4.14. Распредвал - снятие и установка

Снятие
1. Снимите головку цилиндров.

14.4а Удерживая распредвал за углубление...
14.4а Удерживая распредвал за углубление...

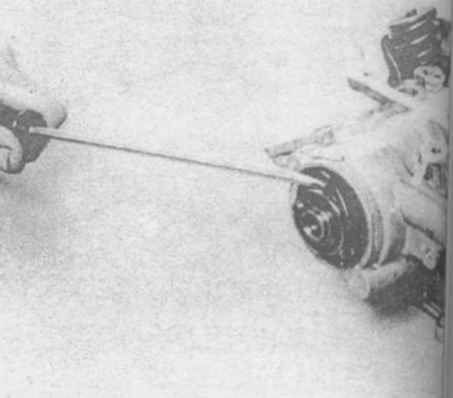

14.5а Извлечение сальника распредвала
14.5а Извлечение сальника распредвала

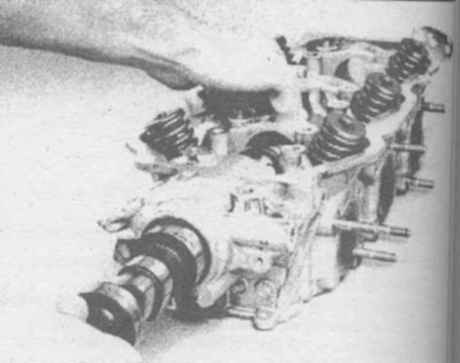

14.5б Снятие распредвала
14.5б Снятие распредвала

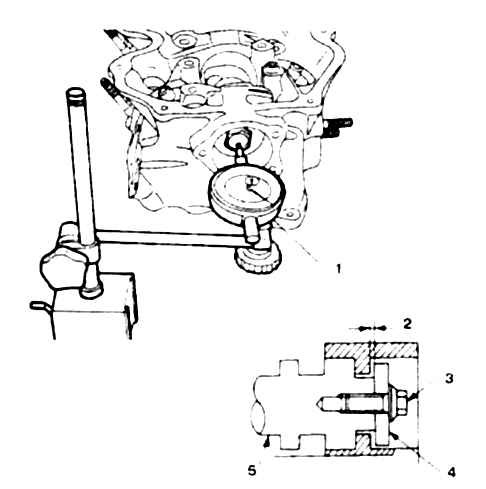

14.6 Проверка осевого люфта распредвала1. Индикатор2. Люфт3. Болт4. Распредвал5. Упорная шайба
14.6 Проверка осевого люфта распредвала
1. Индикатор
2. Люфт
3. Болт
4. Распредвал
5. Упорная шайба

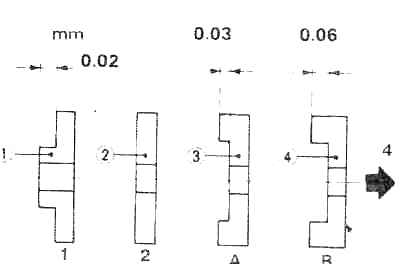

14.7 Упорная шайба для регулировки осевого люфта распредвала. Поставляется в запчасти с указанной толщиной (в скобках размер в мм).1.  Метка С2. Без метки3. Кернение4.  К боковой части двигателя
14.7 Упорная шайба для регулировки осевого люфта распредвала. Поставляется в запчасти с указанной толщиной (в скобках размер в мм).
1.  Метка С
2. Без метки
3. Кернение
4.  К боковой части двигателя

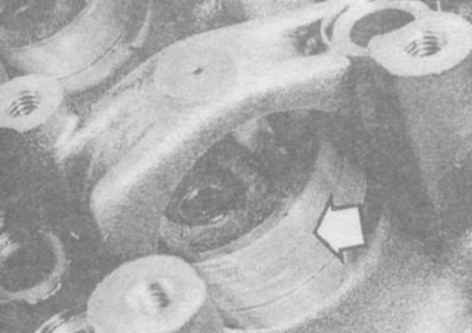

15.1 Поверхность опоры распредвала
15.1 Поверхность опоры распредвала

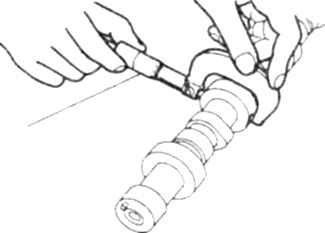

15.2 Измерение опорной шейки
15.2 Измерение опорной шейки

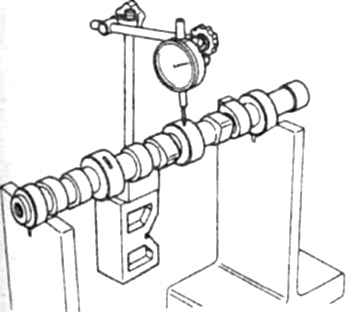

15.3 Проверка биения распредвала
15.3 Проверка биения распредвала

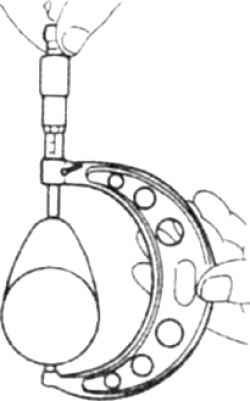

15.4 Проверка износа кулачков распредвала
15.4 Проверка износа кулачков распредвала


2. Снимите толкатели вместе с корпусом и валики с коромыслами.
3. Снимите торцовую крышку (фото).
4. Удерживая распредвал, отверните центральный болт (фото). Достаньте болт и шайбу.
5. Осторожно достаньте сальник и распредвал (фото).
Установка
6. Смажьте опорные шейки и установите распредвал. Затяните болт и проверьте осевой люфт (фото). Люфт должен быть 0,03-0,06 мм.
7. Если люфт превышает норму, то упорную шайбу замените (фото).

15.5 Проверяемые поверхности гидротолкателя
15.5 Проверяемые поверхности гидротолкателя

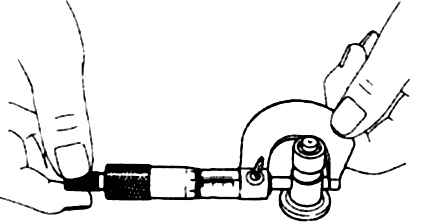

15.6а Проверьте диаметр толкателя...
15.6а Проверьте диаметр толкателя...
