5.19. Поршневые кольца- установка

1. Перед установкой новых поршневых колец надо проверить зазор в их стыках.
Подразумевается, что зазор между кольцом и площадкой посадочной канавки уже проверен и соответствует норме.
2. Разложите поршни в сборе с шатунами и новые поршневые кольца в таком порядке, чтобы набор колец соответствовал цилиндру, на котором будет измеряться зазор.
3. Вставьте в первый цилиндр верхнее кольцо и протолкните днищем поршня внутрь, так, чтобы кольцо внутри цилиндра стало перпендикулярно его оси (фото). Кольцо должно находиться в нижней части цилиндра, в положении, соответствующем нижней мертвой точке.
4. Измерьте щупами зазор и сравните результат с нормативным значением (фото). Если зазор больше или меньше установленного, то еще раз проверьте правильность подбора колец.
5. Если зазор слишком мал, то подпилите торцы (фото).
6. Допускается зазор в стыке кольца до 1 мм.
7. Поверьте зазор в каждом кольце.
8. Установите кольца на поршень, начав с маслосъемного. Установите в канавку разделитель/расширитель (фото). Убедитесь в наличии штифта (если предусмотрен) и установите нижний и верхний диски. При установке ма-слосъемных дисков пользоваться приспособлением для одевания колец нельзя, так как возможна их поломка

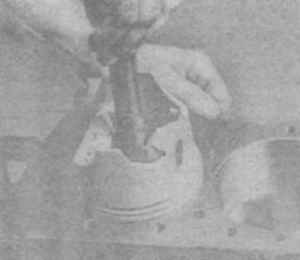

19.3 Установка поршневого кольца для измерения зазора в стыке
19.3 Установка поршневого кольца для измерения зазора в стыке

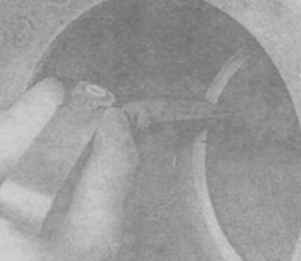

19.4 Измерение зазора в стыке поршневого кольца
19.4 Измерение зазора в стыке поршневого кольца

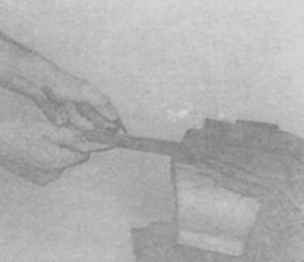

19.5  Подпиливание торцов кольца
19.5  Подпиливание торцов кольца

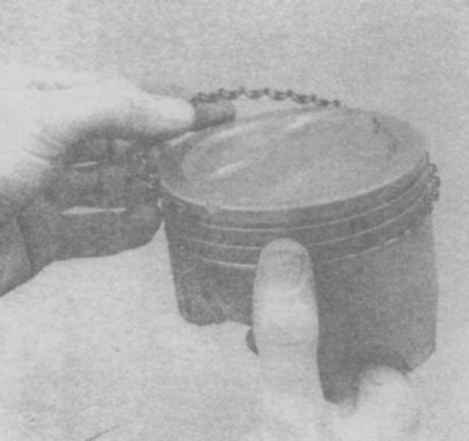

19. 8а Установка  расширителя маелосъемного кольца
19. 8а Установка  расширителя маелосъемного кольца

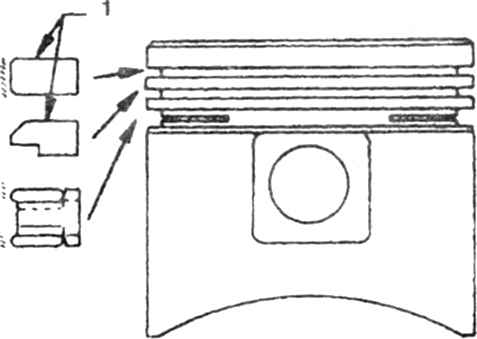

19.10а Поперечные профили колец 1. Маркировка
19.10а Поперечные профили колец 1. Маркировка


9. После установки всех деталей маслосъемного кольца убедитесь, что верхний и нижний диски свободно проворачиваются в канавке.
10. Установите среднее и верхнее кольца. Метка на среднем кольце должна быть обращена в сторону днища поршня (фото).

Внимание!
Всегда руководствуйтесь инструкцией на упаковке поршневых колец, ~ у разных изготовителей могут быть разные обозначения правильной ориентации кольца. Не перепутайте верхнее и нижнее компрессионные кольца, так как у них различные поперечные профили.
