6.1. Система охлаждения - общие сведения

К системе охлаждения относятся радиатор с предохранительным клапаном, насос, термостат, расширительный бачок и шланги (фото).
Циркуляция жидкости в двигателе обеспечивается центробежным насосом, смонтированным в передней части блока цилиндров. Нагретой жидкостью обогреваются корпус заслонки и всасывающий коллектор. На автомобилях с автоматической трансмиссией в нижней части радиатора смонтирован охладитель трансмиссионной жидкости. На автомобилях с кондиционером перед радиатором устанавливается конденсатор. Крыльчатка вентилятора охлаждения имеет привод от гидравлической муфты. На части автомобилей в муфту встроен терморегулятор, т.е. вентилятор включается после прогрева двигателя, когда крыльчатка вводится в зацепление с валом посредством термобиметаллической спиральной пружины. Муфта неразборная, ухода за ней не требуется.

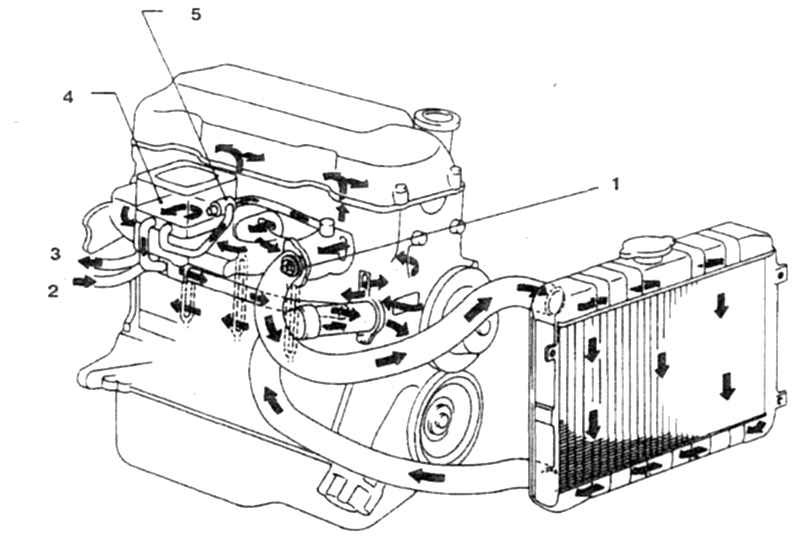

1.2 Система охлаждения 4-цилиндровых двигателей1.  Термостат2. От отопителя3. К отопителю4. Корпус заслонки5. Клапан термостата
1.2 Система охлаждения 4-цилиндровых двигателей
1.  Термостат
2. От отопителя
3. К отопителю
4. Корпус заслонки
5. Клапан термостата


3.5 Правильное положение термостата при установке
3.5 Правильное положение термостата при установке

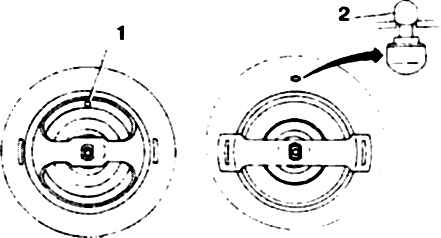

3.9 Термостат устанавливается так, чтобы вентиляционный клапан (1) или вибрационный клапан (2) были обращены вверх.
3.9 Термостат устанавливается так, чтобы вентиляционный клапан (1) или вибрационный клапан (2) были обращены вверх.

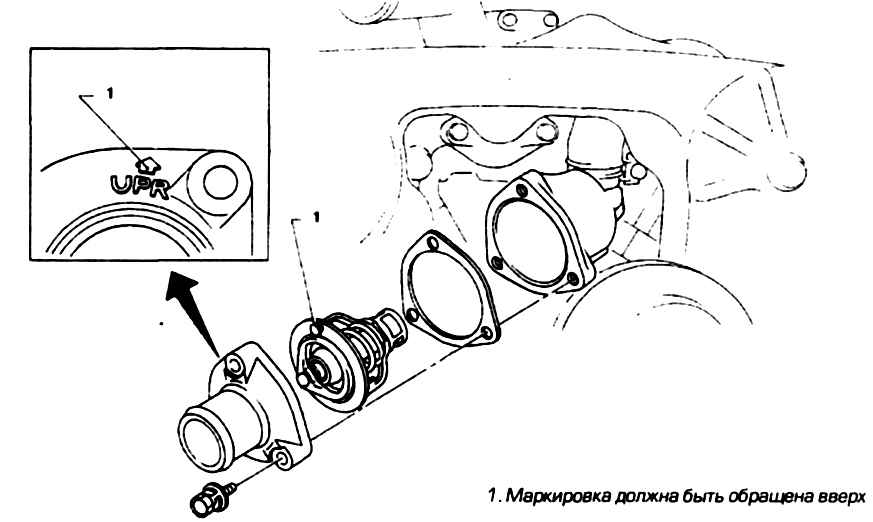

3.14 Термостат двигателя V6
3.14 Термостат двигателя V6
