6.13. Система кондиционирования - общие сведенияСостоит из компрессора, конденсатора, влагоотделителя и испарителя (фото). На автомобилях с 1993 г. выпуска система заправлена хладагентом FM34a, который не разрушает озоновый слой атмосферы. Данный хладагент не смешивается с хладагентом R12, поэтому заправлять системы содержащие R12 хладагентом R-134a запрещается. Для компенсации оборотов двигателя при включении кондиционера в системе питания предусмотрен корректор холостого хода. Управление потоком воздуха от кондиционера обеспечивается рукоятками на передней панели.
|
|

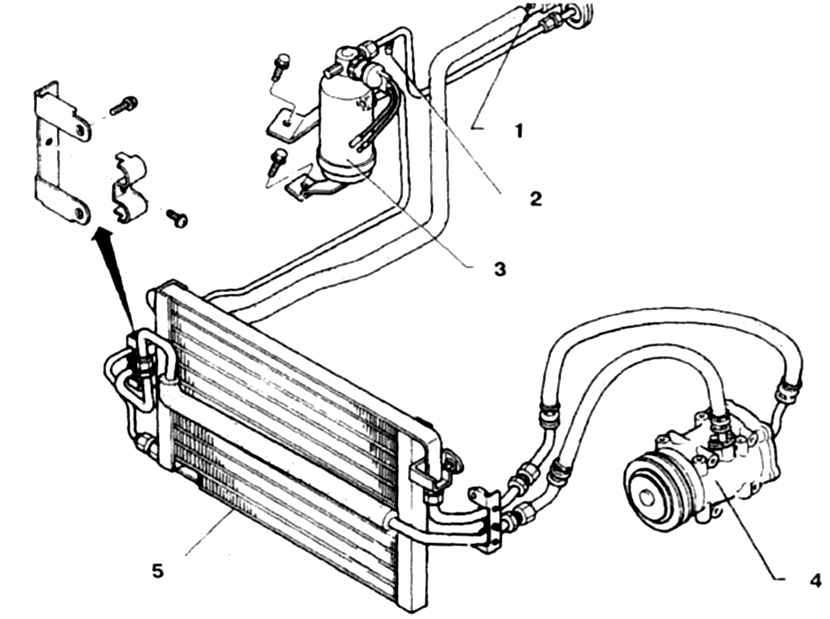

13.3а Система кондиционирования автомобилей раннего выпуска
1. Клапан для откачки магистрали (низкого давления)
2. Клапан высокого давления
3. Влагоотделитель
4. Компрессор
5. Конденсатор
|
|
|

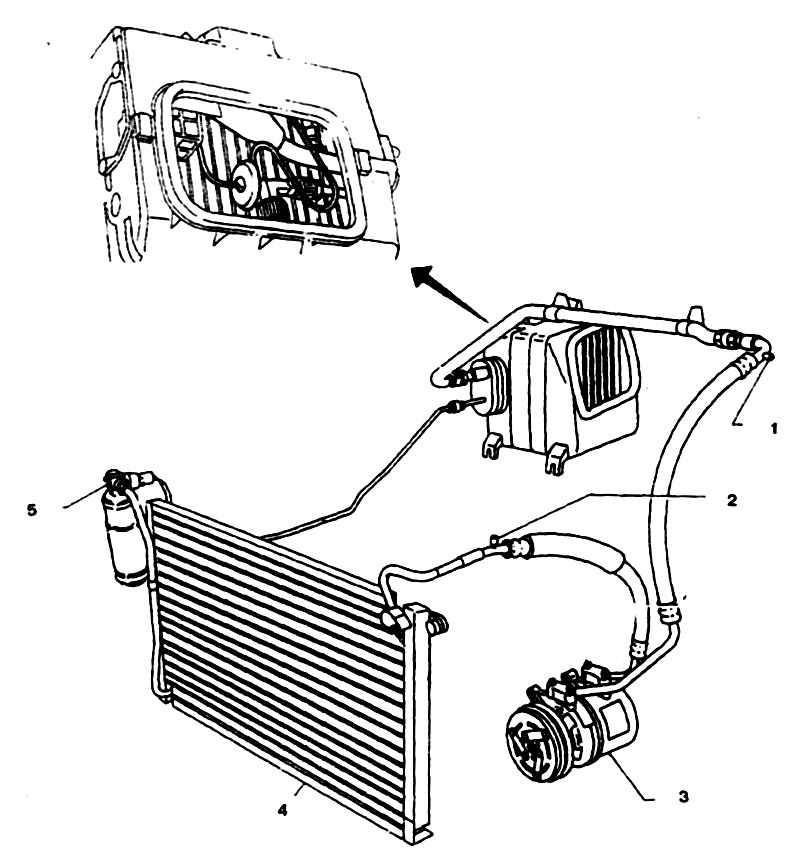

13.3б Система кондиционирования автомобилей позднего выпуска 1. Клапан для откачки магистрали (низкого давления) 2. Клапан высокого давления 3. Компрессор 4. Конденсатор 5. Плавкая вставка
|
|
