6.17. Компрессор - снятие и установка

1.. Переведите рычажки управления в положение максимального охлаждения, откройте окна и выдержите компрессор включенным на 10 мин на холостом ходу.

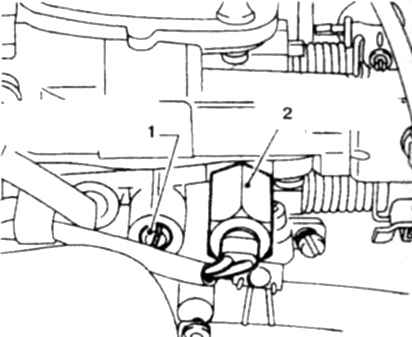

15.5 Регулировочный винт корректора холостого хода на инжекторном двигателе1.Винт2. Электромагнитный клапан корректора
15.5 Регулировочный винт корректора холостого хода на инжекторном двигателе
1.Винт
2. Электромагнитный клапан корректора

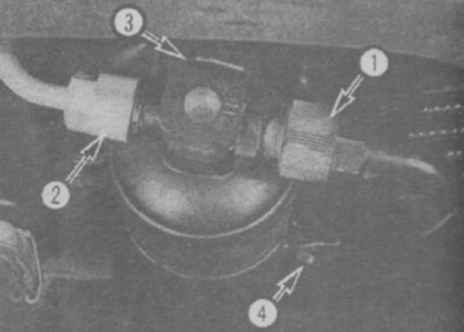

16.3 Влагоотделитель кондиционера1. Трубка от конденсатора2. Выпускная трубка3. Датчик давления4. Болт хомута
16.3 Влагоотделитель кондиционера
1. Трубка от конденсатора
2. Выпускная трубка
3. Датчик давления
4. Болт хомута


2. Отсоедините батарею от массы и снимите распределитель зажигания.
3. Отверните болт натяжителя ремня на шкиве компрессора, поверните регулировочный болт и снимите ре-мень (фото).
4. Отсоедините  от компрессора трубки  магистрали (фото).
5. Отсоедините от компрессора все провода. -
6. Отверните болты и снимите компрессор с кронштейна (фото).
7. Достаньте компрессор из отсека.

Внимание!
Во избежание поломки рабочее положение компрессора не должно нарушаться на время более 10 мин. Если нормальное положение все же было нарушено, то установите компрессор в рабочее положение и проверните вал на несколько оборотов.

8. Установка выполняется в обратном порядке. При присоединении трубок замените уплотнительные кольца. Заправьте кондиционер в автосервисе.

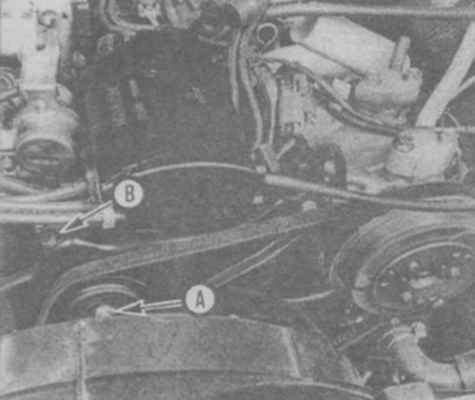

17.3 Болт натяжитапя на шкиве компрессора (А) и регулировочный болт (В) на двигателе V6
17.3 Болт натяжитапя на шкиве компрессора (А) и регулировочный болт (В) на двигателе V6

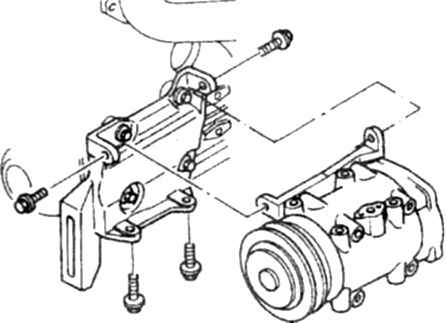

17.6 Компрессор и кронштейн
17.6 Компрессор и кронштейн
