6.19. Панель управления отопителем и кондиционером - снятие, установка и регулировка

1. Отсоедините батарею от массы. Снимите лоток для мелочей (если предусмотрен).
2. Отсоедините от вентилятора и от отопителя тросы. Рычаг терморегулятора рекомендуется перевести в положение Cold.
3. Снимите с рычажков рукоятки (фото) и снимите панель управления.
4. Отверните винты (фото), достаньте панель и отсоедините разъемы.
5. При необходимости снимите и проверьте выключатель вентилятора (Гл. 12). Выключатель отсоединяется от панели.

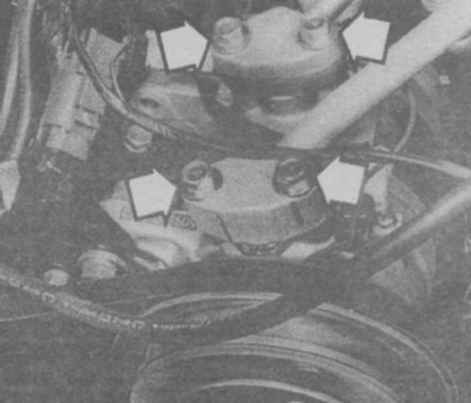

17.4 Магистрали отсоединяются от компрессора после отворачивания этих болтов
17.4 Магистрали отсоединяются от компрессора после отворачивания этих болтов

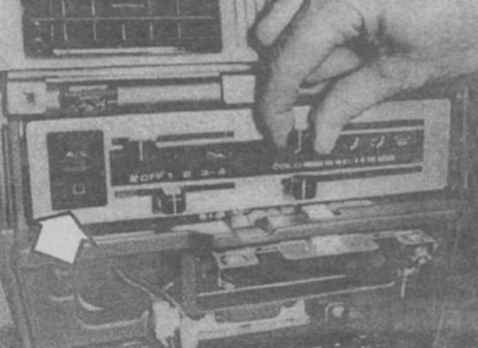

19.3 Для снятия рукояток подайте их прямо на себя.
19.3 Для снятия рукояток подайте их прямо на себя.


19.3 Снимите с рычажков рукоятки и снимите панель управления.
19.3 Снимите с рычажков рукоятки и снимите панель управления.

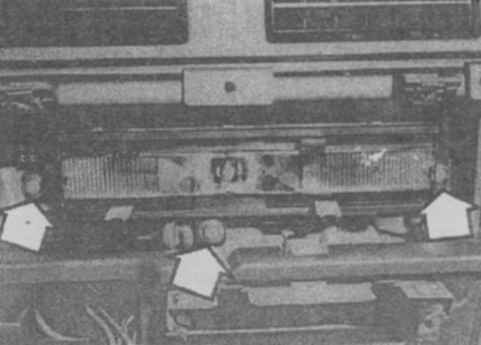

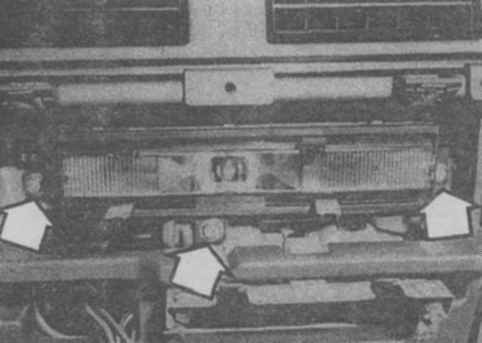

19.4 Отвернете винты, достаньте панель и отсоедините разъемы.
19.4 Отвернете винты, достаньте панель и отсоедините разъемы.


6. Установка выполняется в обратном порядке. Отрегулируйте тяги управления заслонками.
Регулировка
7. Для регулировки тяг делительной заслонки и заслонки размораживающего сопла сначала отсоедините трос боковой тяги и отрегулируйте тягу делительной заслонки. Присоедините трос и отрегулируйте.
8. Для регулировки тяги управления заслонкой вентиляционного воздуховода сместите боковую тягу в направлении стрелки (фото). Удерживая верхний и нижний рычаги в нижнем положении, присоедините по порядку тяги 1 и 2 к соответствующим рычагам.
9. Для регулировки тяги управления заслонкой размораживающего сопла сместите боковую тягу в направлении стрелки (фото). Подав рычаг заслонки размораживающего сопла в направлении стрелки, присоедините шток к боковой тяге.
10. Для регулировки троса управления воздухопритоком подайте оболочку троса и боковую тягу в направлении стрелки. Зафиксируйте оболочку хомутом в этом положении.
11. Для регулировки тяги крана отопителя отсоедините от рычага смесительной заслонки трос терморегулятора и отрегулируйте тягу. Присоедините трос и отрегулируйте. Подайте рычаг смесительной заслонки в направлении стрелки (фото). Переведите тягу крана отопителя в направлении стрелки, чтобы между тягой и рычагом был около 2 мм и присоедините тягу к рычагу заслонки.

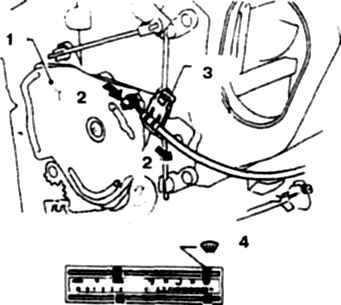

19.10 Регулировка троса управления воздухопритоком1. Боковая тяга2. Подать в этом направлении3. Хомут4. Крайнее положение
19.10 Регулировка троса управления воздухопритоком
1. Боковая тяга
2. Подать в этом направлении
3. Хомут
4. Крайнее положение

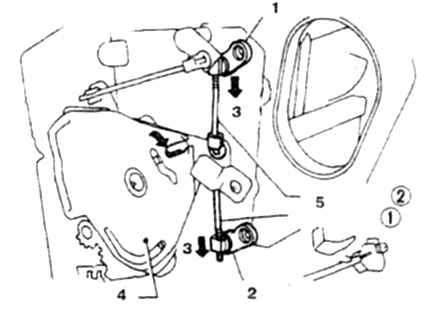

19.8 Регулировка тяги управления заслонкой вентиляционного воздуховода1.  Рычаг заслонки верхний2. Рычаг заслонки нижний3. Подать в этом направлении4. Боковая тяга5. Заслонки 1 и 2
19.8 Регулировка тяги управления заслонкой вентиляционного воздуховода
1.  Рычаг заслонки верхний
2. Рычаг заслонки нижний
3. Подать в этом направлении
4. Боковая тяга
5. Заслонки 1 и 2

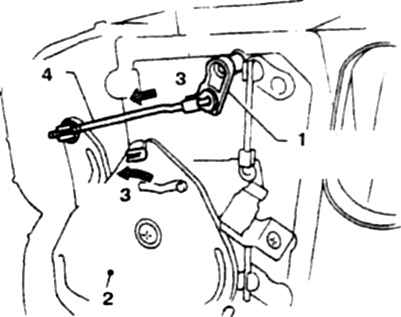

19.9 Регулировка тяги управления заслонкой размораживающего сопла1. Рычаг заслонки2. Боковая тяга3. Подать в этом направлении4. Шток
19.9 Регулировка тяги управления заслонкой размораживающего сопла
1. Рычаг заслонки
2. Боковая тяга
3. Подать в этом направлении
4. Шток

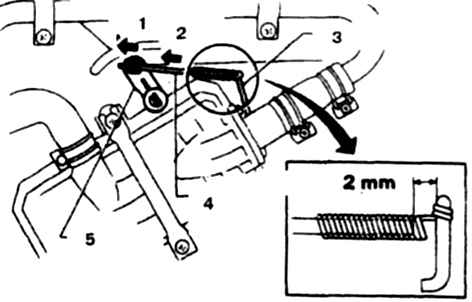

19.11 Регулировка тяги крана отопителя1. Подать2. Потянуть3. Рычаг тяги управления краном4. Тяга5. Рычаг смесительной заслонки
19.11 Регулировка тяги крана отопителя
1. Подать
2. Потянуть
3. Рычаг тяги управления краном
4. Тяга
5. Рычаг смесительной заслонки


19.12 Регулировка троса терморегулятора1. Смесительная заслонка2. Подать3. Положение максимального охлаждения
19.12 Регулировка троса терморегулятора
1. Смесительная заслонка
2. Подать
3. Положение максимального охлаждения


12. Для регулировки троса терморегулятора сместите рычажок влево (фото), подайте оболочку троса и рычаг заслонки в направлении стрелки и зафиксируйте оболочку хомутом.

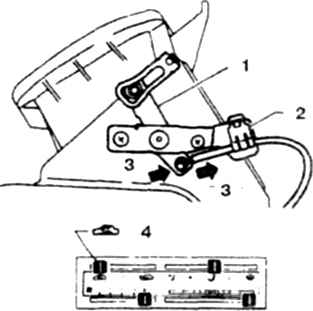

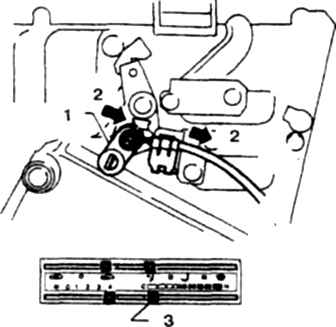

19.13 Регулировка троса заслонки воздухозаборника1. Рычаг заслонки воздухозаборника2. Хомут3. Подать в этом направлении4. Положение рычажка управления
19.13 Регулировка троса заслонки воздухозаборника
1. Рычаг заслонки воздухозаборника
2. Хомут
3. Подать в этом направлении
4. Положение рычажка управления


13. Для регулировки троса заслонки воздухозаборника сместите рычажок до отказа влево (фото), подайте оболочку троса и рычаг заслонки в направлении стрелки и зафиксируйте оболочку хомутом.
