6.12. Радиатор отопителя - снятие и установка

1. Слейте охлаждающую жидкость.
2. На автомобилях с кондиционером отсоедините шлз-нги на перегородке моторного отсека (фото)
3. На автомобилях без кондиционера снимите кожух радиатора (фото) и отсоедините шланги на перегородке моторного отсека.
4. Снимите центральную секцию (если предусмотрена).
5. Отсоедините от кожуха вентилятора трос делительной заслонки.
6. На автомобилях с кондиционером снимите вентилятор, отверните гайки и болты блока охлаждения.
7. Отверните винты и приподняв, снимите отопитель.
8. Снимите панель управления (см. ниже).
9. При необходимости разберите отопитель, для чего отсоедините тяги рычага смесительной и делительной заслонок, снимите защелки и рассоедините обе половины кожуха (фото). При установке отрегулируйте тяги (см. ниже).

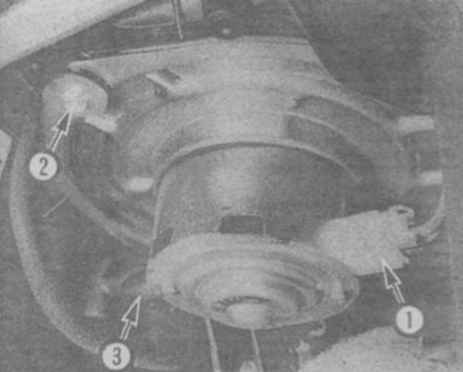

11.3б Вентилятор установлен справа под перчаточным ящиком1.Разъем2. Болт3. Шланг
11.3б Вентилятор установлен справа под перчаточным ящиком
1.Разъем
2. Болт
3. Шланг

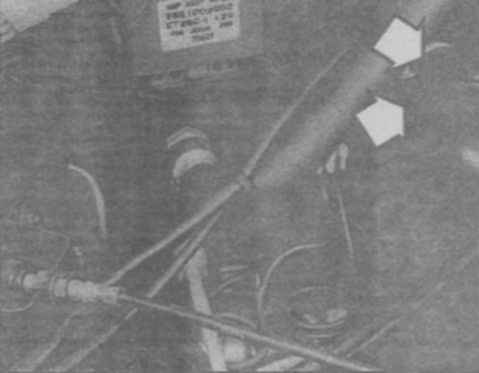

12.2 Шланги отопителя
12.2 Шланги отопителя

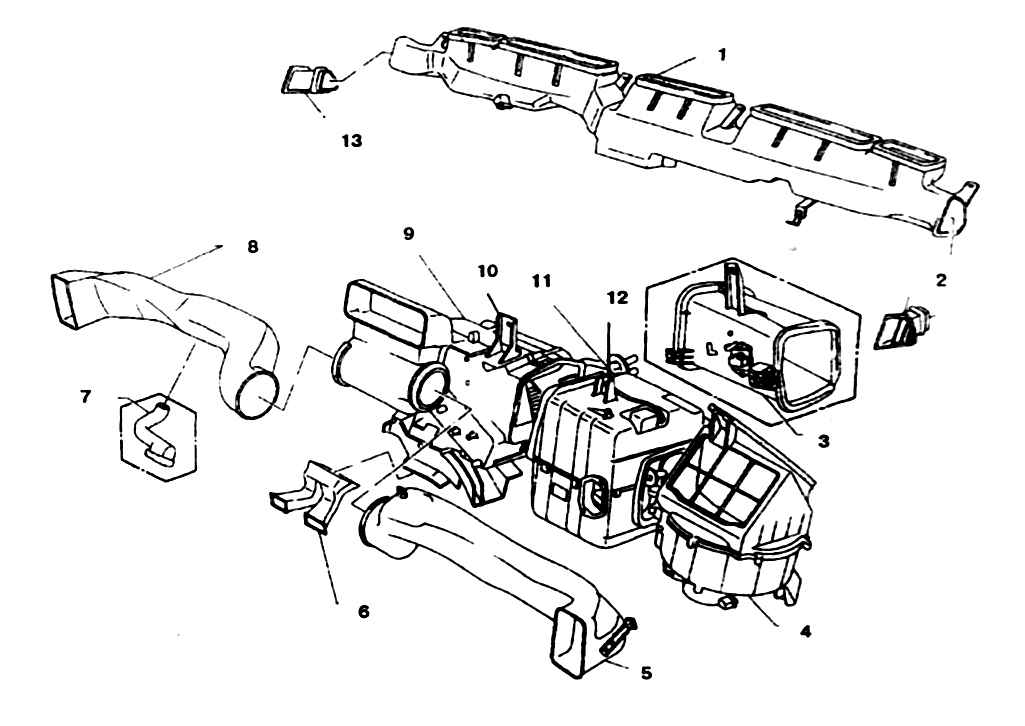

12.3 Детали отопителя и кондиционера1,2,13. Размораживающее сопло3. Кожух4. Воздухозаборник5,8. Воздуховод6. Сопла для обогрева салона7.  Нижний  воздуховод кондиционера8.Отопитепь10,12. Кронштейн11 .  Кондиционер
12.3 Детали отопителя и кондиционера
1,2,13. Размораживающее сопло
3. Кожух
4. Воздухозаборник
5,8. Воздуховод
6. Сопла для обогрева салона
7.  Нижний  воздуховод кондиционера
8.Отопитепь
10,12. Кронштейн
11 .  Кондиционер

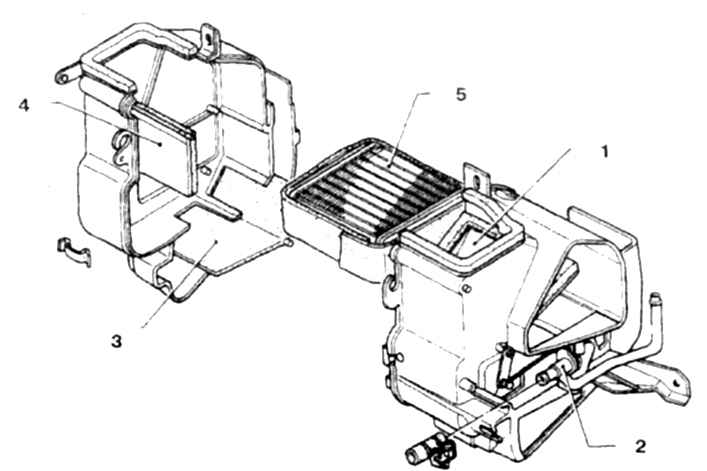

12.9 Радиатор отопителя и кожух1.  Смесительная заслонка2. Дренажный кран3. Делительная заслонка4. Заслонка вентиляционного сопла5. Радиатор
12.9 Радиатор отопителя и кожух
1.  Смесительная заслонка
2. Дренажный кран
3. Делительная заслонка
4. Заслонка вентиляционного сопла
5. Радиатор
