5.3.1. Замена модуля рулевой колонки (CIM)

ПРИМЕЧАНИЕ
При замене блока управления, перед снятием блока управления выполните перезагрузку с помощью прибора ТЕСН 2.

Снятие
Отсоедините аккумуляторную батарею.
Снимите рулевое управление.
Снимите нижнюю облицовку рулевой колонки, отвернув 5 болтов крепления (стрелки на рисунке 5.14).

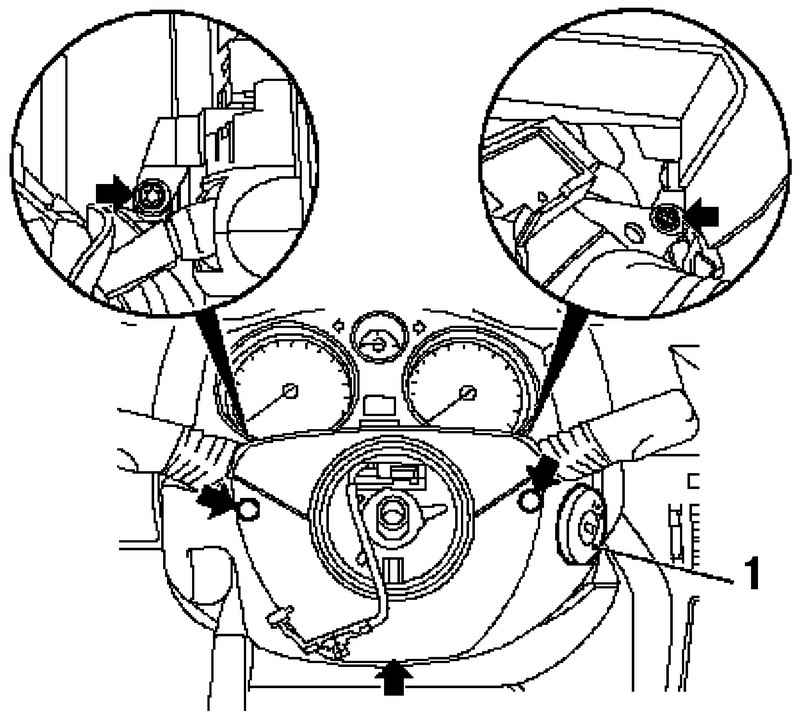

Снятие панели замка зажигания
Рис. 5.14. Снятие панели замка зажигания: 1 – панель замка


Снимите панель замка зажигания (рис. 5.14).
Снимите колонку модуля (CIM), отвернув 3 болта крепления.

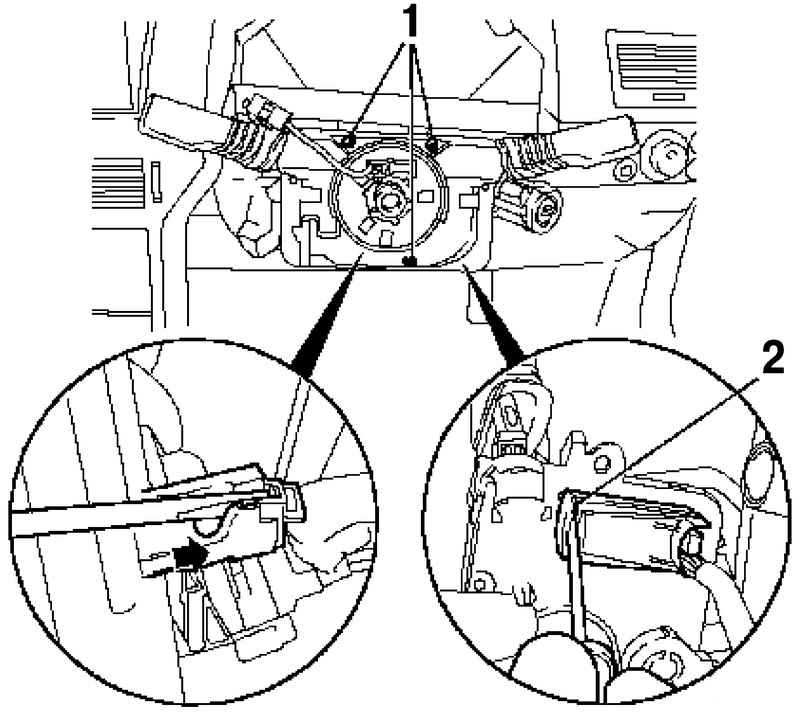

Снятие модуля
Рис. 5.15. Снятие модуля: 1 – болты крепления; 2 – разъем жгута проводов


Отсоедините держатель жгута проводов (стрелка) и отсоедините разъем жгута проводов (рис. 5.15).

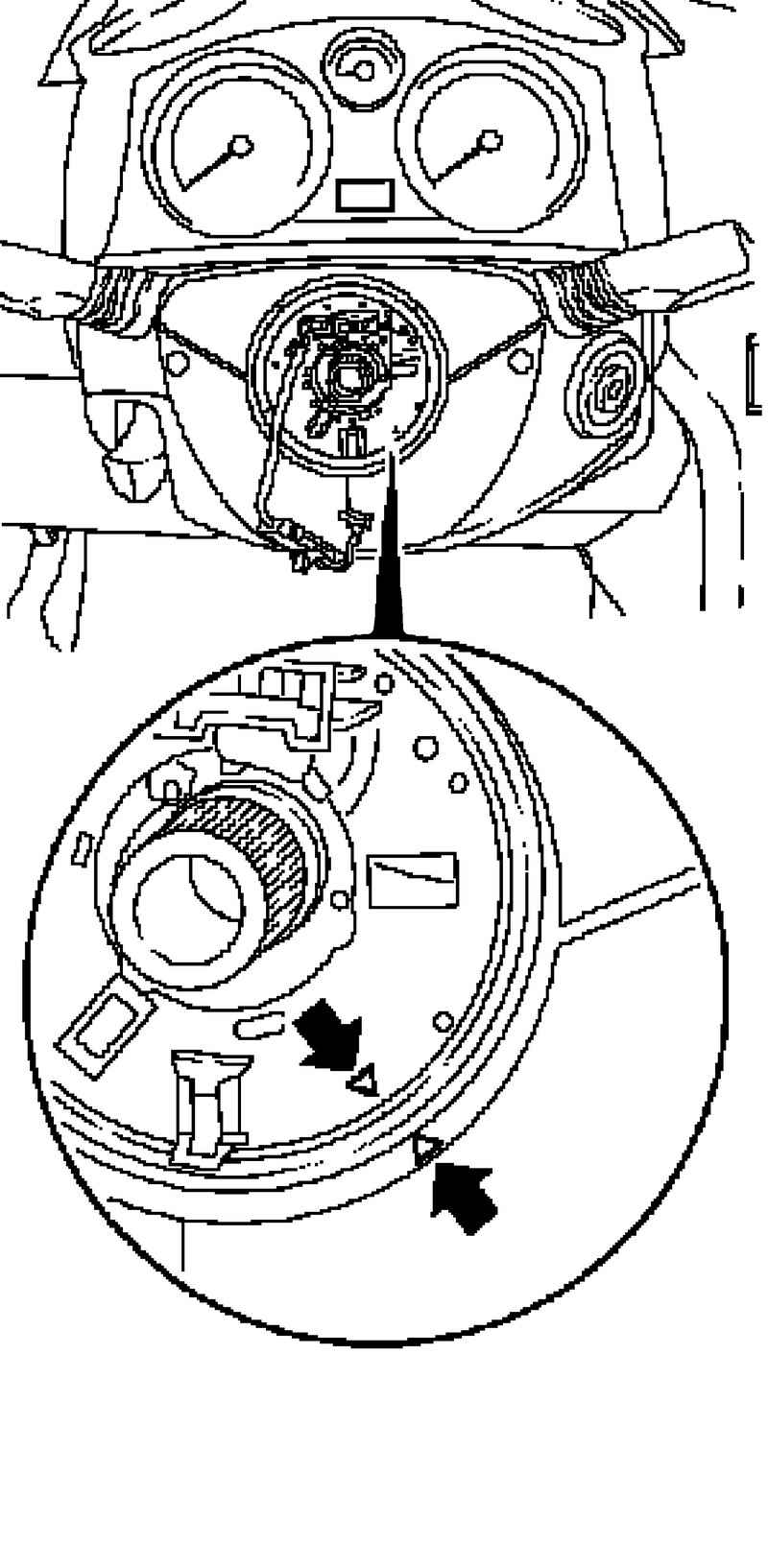

Метки совмещения для установки модуля
Рис. 5.16. Метки совмещения для установки модуля



ПРИМЕЧАНИЕ
Контактный модуль нельзя перекручивать после снятия. При снятии и установке, убедитесь в том, что метки (стрелки) расположены друг напротив друга, как показано на рисунке 5.16.

Установка
Установите модуль колонки (CIM).
Подключите и заблокируйте разъем жгута проводов и закрепите жгут проводов в держателе.
Затяните 3 болта крепления.
Присоедините нижнюю облицовку рулевой колонки.
Установите розетку замка зажигания и затяните 5 винтов крепления.
Установите рулевое управление.
Подключите аккумуляторную батарею.

ПРИМЕЧАНИЕ
При замене блока управления, после подключения блока управления выполните программирование с помощью прибора ТЕСН 2.

Запрограммируйте энергозависимую память.
