5.3.2. Замена блока рулевой колонки

ПРИМЕЧАНИЕ
Перед установочными работами, воздействующими на надувную подушку безопасности, соблюдайте меры безопасности для пиротехнических систем.

Снятие
Заблокируйте рулевое управление
Установите рулевое управление в положение прямолинейного движения.
Выньте ключ зажигания.
Дайте сработать замку рулевой колонки.
Снимите накладку обивки со стороны водителя.

Снятие зажимных болтов

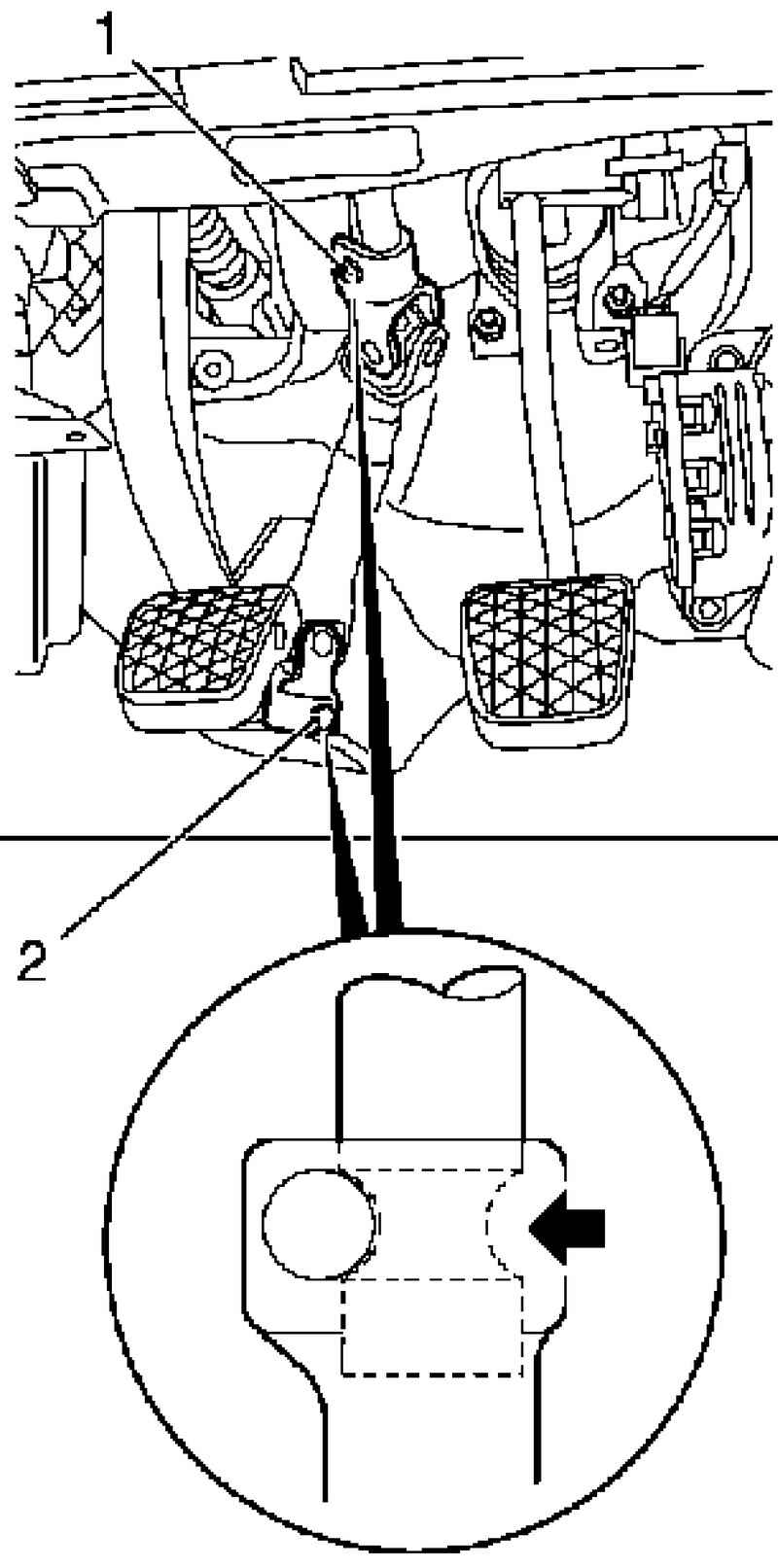

Рис. 5.17. Снятие зажимных болтов: 1, 2 – болты


Отверните 2 зажимных болта (рис. 5.17).

ПРИМЕЧАНИЕ
Отметьте установочное положение зажимных болтов.

Снимите промежуточный вал немного сжав его.
Отсоедините массовый провод от аккумуляторной батареи.

ПРИМЕЧАНИЕ
Подождите 1 миндля разрядки конденсатора.

Снимите модуль надувной подушки безопасности.

ПРИМЕЧАНИЕ
Модуль надувной подушки безопасности не должен подвергаться излишним нагрузкам и должен всегда укладываться лицевой стороной вверх.

Отделите разъем жгута проводов звукового сигнала.

Снятие рулевого колеса

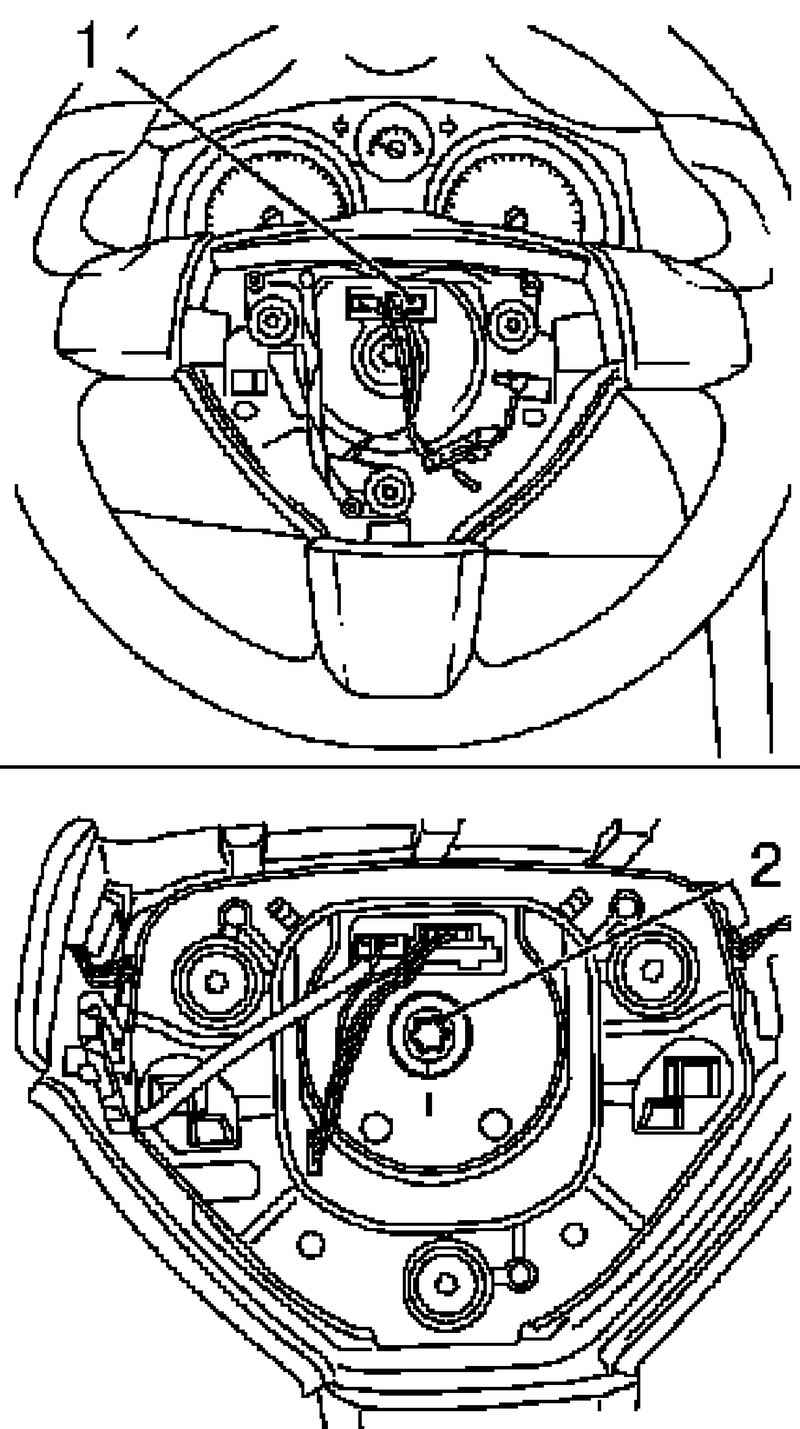

Рис. 5.18. Снятие рулевого колеса: 1 – разъем жгута проводов звукового сигнала; 2 – болт крепления


Снимите рулевое колесо с блока рулевой колонки, отвернув болт крепления (рис. 5.18).
Снимите рулевое колесо с рулевого вала.
Снимите верхнюю обивку рулевой колонки, отвернув 2 болта крепления.
Снимите нижнюю облицовку рулевой колонки, отвернув 3 болта крепления.
Снимите модуль CIM, отделив разъем жгута проводов и отвернув 3 болта крепления.
Снимите модуль выключателя света.

Снятие модуля выключателя света

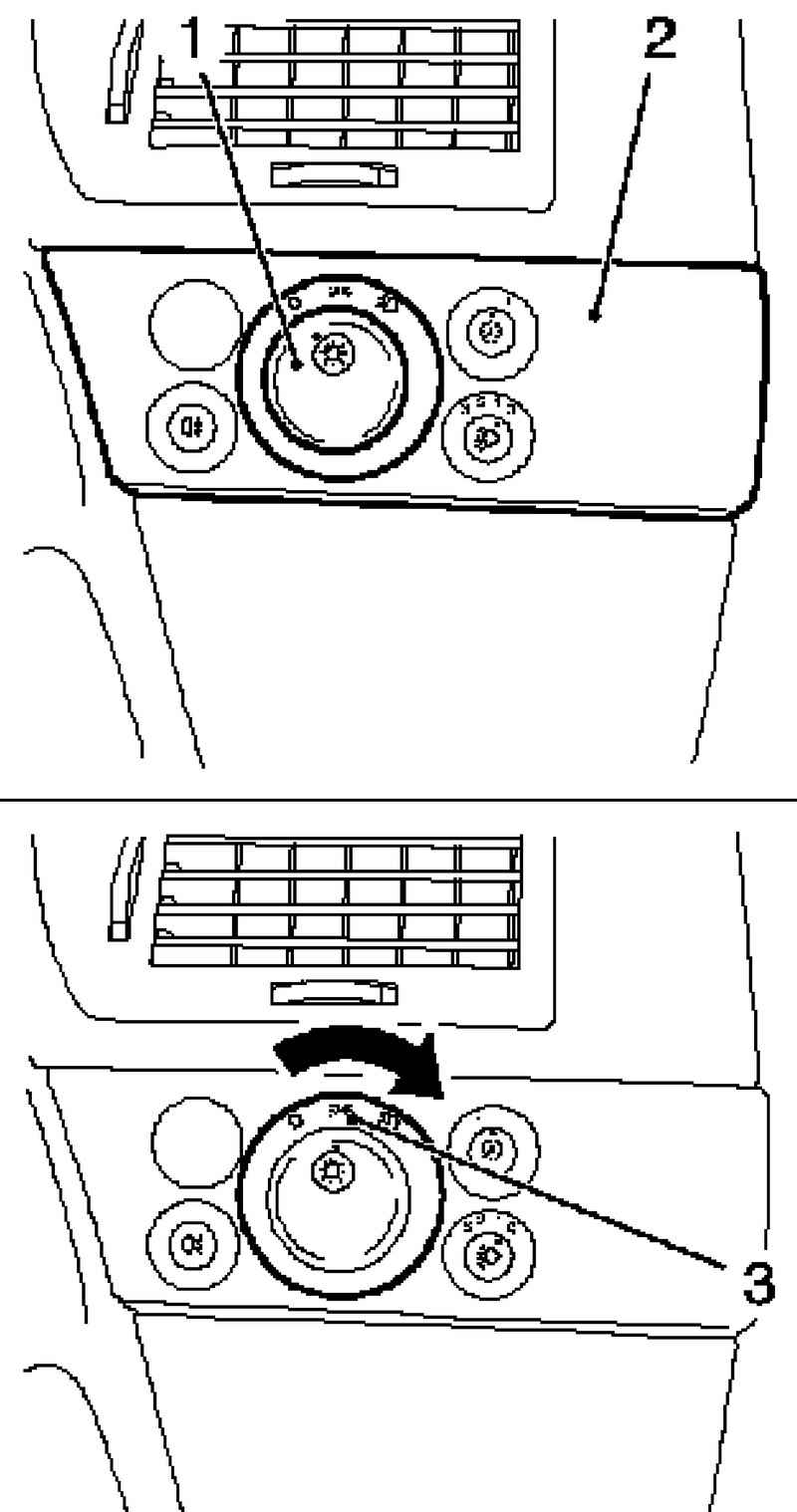

Рис. 5.19. Снятие модуля выключателя света: 1 – ручка; 2 – центральное положение; 3 – модуль выключателя света



ПРИМЕЧАНИЕ
Для снятия модуля выключателя света, утопите ручку (1) в положении «0», переведите ручку в центральное положение и снимите модуль выключателя света (рис. 5.19).

Снимите модуль выключателя света.

Снятие разъема жгута проводов модуля выключателя света

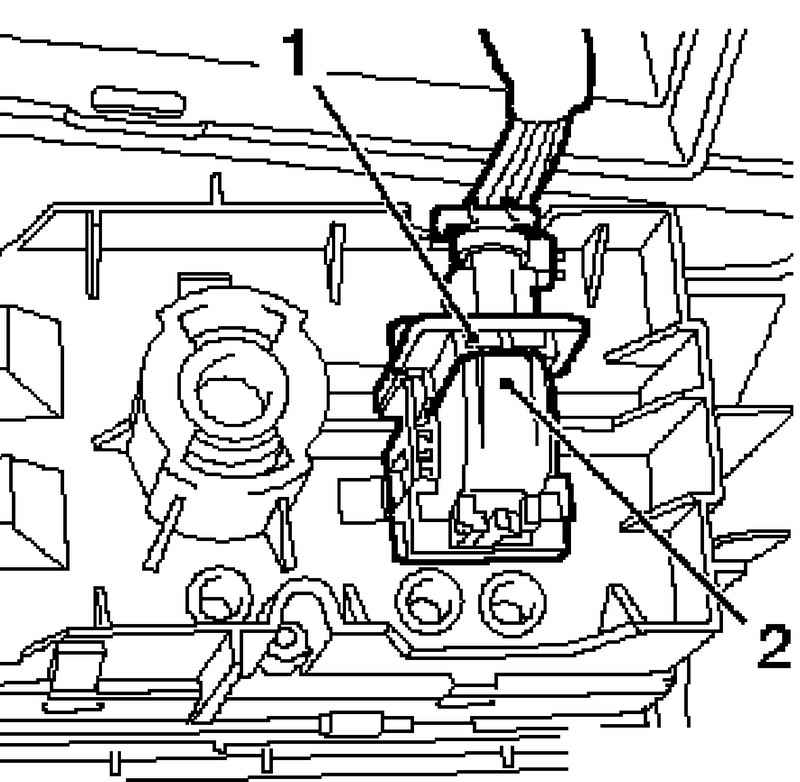

Рис. 5.20. Снятие разъема жгута проводов модуля выключателя света: 1 – вторичный плавкий предохранитель; 2 – плавкий предохранитель


Отделите разъем жгута проводов модуля выключателя света. Для этого надавите на вторичный плавкий предохранитель и разблокируйте плавкий предохранитель (рис. 5.20).
Снимите нижнюю накладку панели приборов, отвернув 4 болта крепления.
Снимите жгут проводов блока рулевой колонки, отвернув болт крепления.
Снимите блок рулевой колонки с поперечины, отвернув 3болта крепления.

ПРИМЕЧАНИЕ
Отметьте установочное положение шплинта на вершине рулевой колонки.

Снимите рулевое управление/ замок зажигания с блока рулевой колонки.
Поверните замок зажигания в исходное положение.

Установка
Присоедините рулевое управление/замок зажигания к блоку рулевой колонки.
Установите зажим и заверните болт крепления.
Присоедините блок рулевой колонки к поперечине и установите блок рулевой колонки, затяните 3 болта крепления.

ПРИМЕЧАНИЕ
Шплинт должен быть правильно установлен в поперечине.

Присоедините жгут проводов к блоку рулевой колонки.
Закрепите жгут проводов в держателе.
Заблокируйте рулевое управление.
Установите рулевую колонку в положение прямолинейного движения. Метка на рулевой колонке должна быть обращена вниз.
Выньте ключ из замка зажигания.
Дайте сработать замку рулевой колонки.
Установите нижнюю накладку панели приборов.
Подключите разъем жгута проводов модуля выключателя света.
Установите модуль выключателя света.

Установка модуля выключателя света

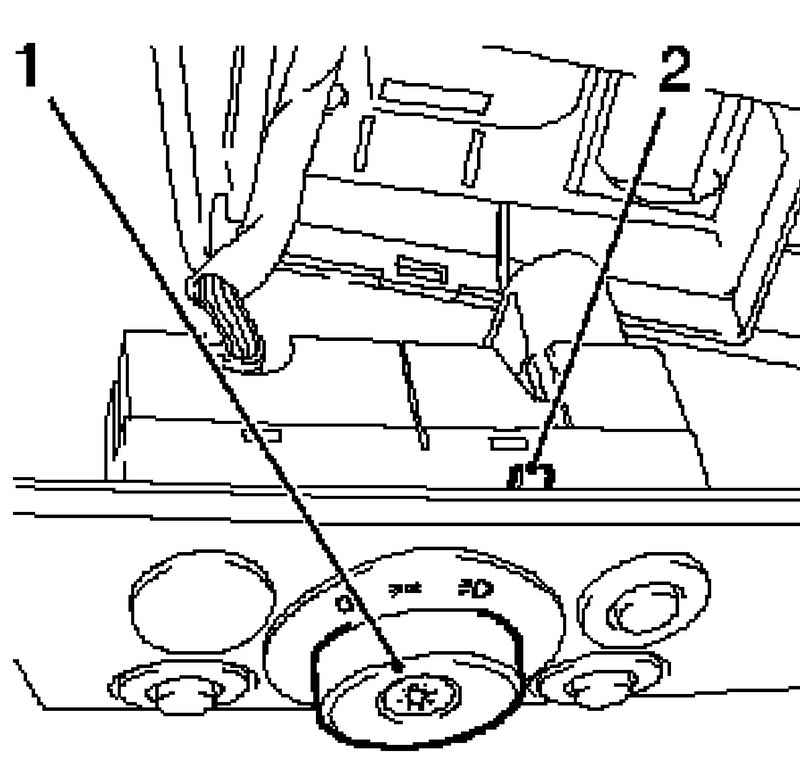

Рис. 5.21. Установка модуля выключателя света: 1 – поворотный переключатель; 2 – фиксатор


Освободите модуль выключателя света. Для этого поверните поворотный переключатель в положение «0», зафиксируйте переключатель света (рис. 5.21).
Установите модуль CIM.
Подключите разъем жгута проводов.
Установите нижнюю облицовку рулевой колонки.
Установите верхнюю облицовку рулевой колонки.
Вставьте жгут проводов надувной подушки безопасности через отверстие в ступице рулевого колеса.
Присоедините рулевое колесо к рулевому валу.
Установите рулевое колесо на блоке рулевой колонки.

Совмещение меток на рулевом колесе и рулевом вале

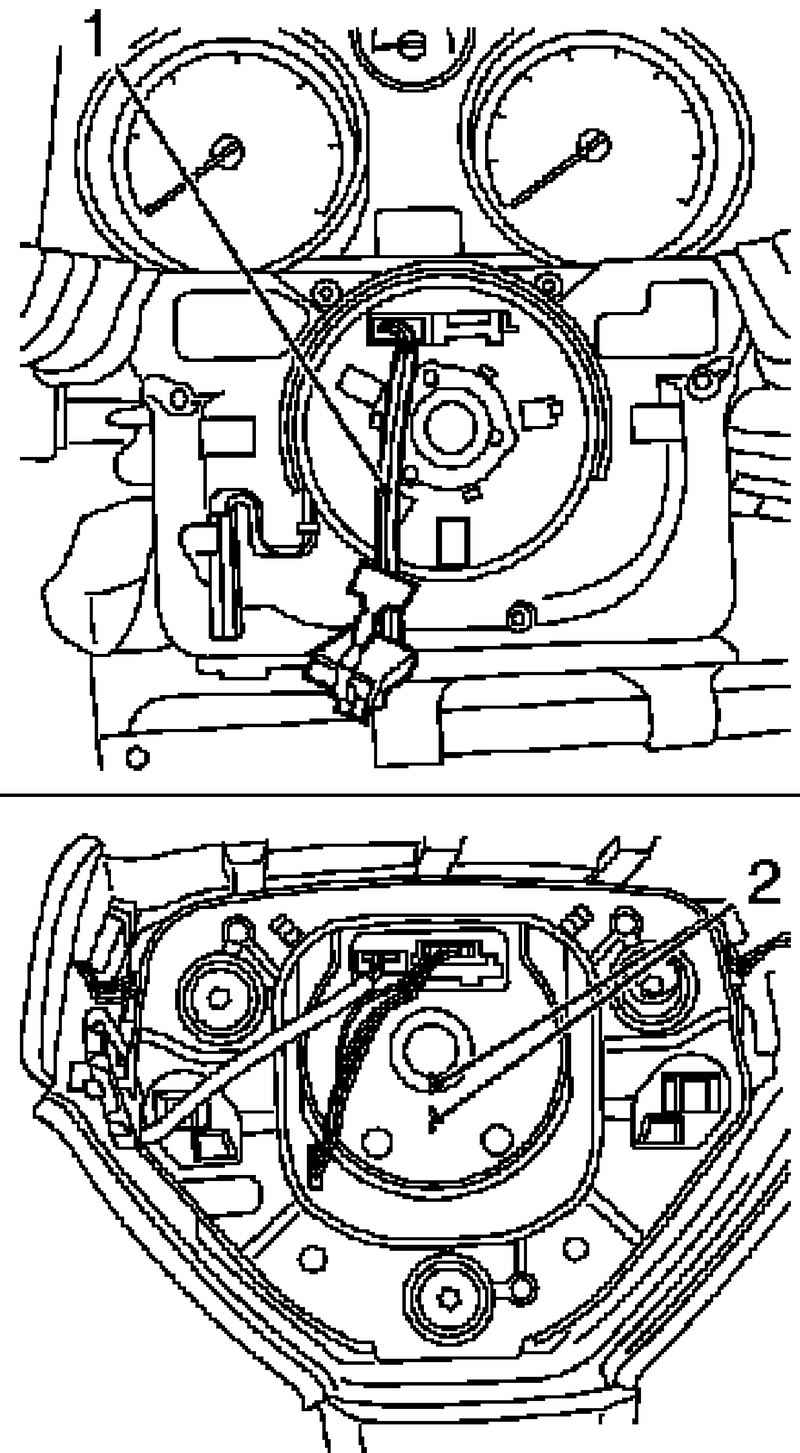

Рис. 5.22. Совмещение меток на рулевом колесе и рулевом вале: 1 – жгут проводов надувной подушки безопасности; 2 – метки



ПРИМЕЧАНИЕ
Совместите метки на рулевом колесе и рулевом вале (рис. 5.22).

Заверните болт крепления моментом 30 Н·м.

ПРИМЕЧАНИЕ
Очистите резьбу и установите новый болт с фиксирующим составом.

Подключите разъем жгута проводов звукового сигнал
Установите модуль надувной подушки безопасности.
Присоедините промежуточный вал к рулевому валу и затяните моментом 24 Н·м.
Вставьте промежуточный вал на рулевой вал.
Присоедините зажимной болт.

ПРИМЕЧАНИЕ
Перед установкой зажимного болта удостоверьтесь, что паз рулевого вала (стрелка на рисунке 5.17) совмещен с отверстием в промежуточном вале. Очистите резьбу и установите болт с фиксирующим составом. Отметьте установочное положение зажимного болта.

Установите промежуточный вал на рулевой механизм и присоедините зажимной болт.

ПРИМЕЧАНИЕ
Убедитесь в том, что колеса находятся в положении прямолинейного движения

Установите нижнюю обивку.
Проверьте положение прямолинейного движения, отрегулируйте в случае необходимости.
Подключите массовый провод к аккумуляторной батарее.
