5.3.7. Замена чехлов на рулевом механизме

Снятие
Снимите переднее колесо.
Снимите крышку моторного отсека.
Снимите наконечник рулевой тяги.
Снимите удерживающий хомут/ фиксирующие скобы.

Снятие чехла рулевой тяги

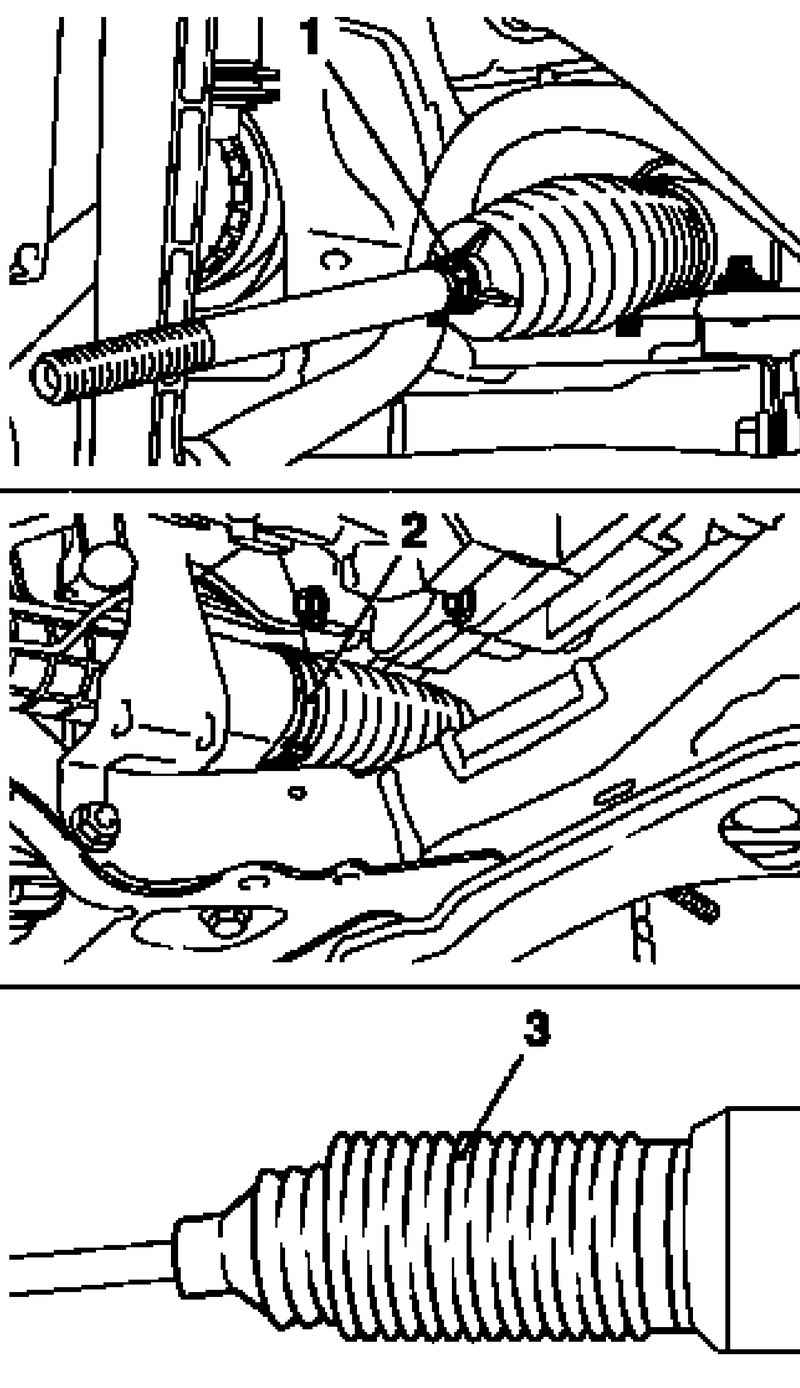

Рис. 5.31. Снятие чехла рулевой тяги: 1, 2 – фиксирующие скобы; 3 – чехол


Снимите чехол рулевой тяги (рис. 5.31).

Установка
Натяните чехол на рулевую тягу и рулевой механизм.
Смажьте консистентной смазкой паз.

ПРИМЕЧАНИЕ
Убедитесь в том, что чехол сидит в пазах рулевой тяги и рулевого механизма.


Установка чехла на рулевую тягу

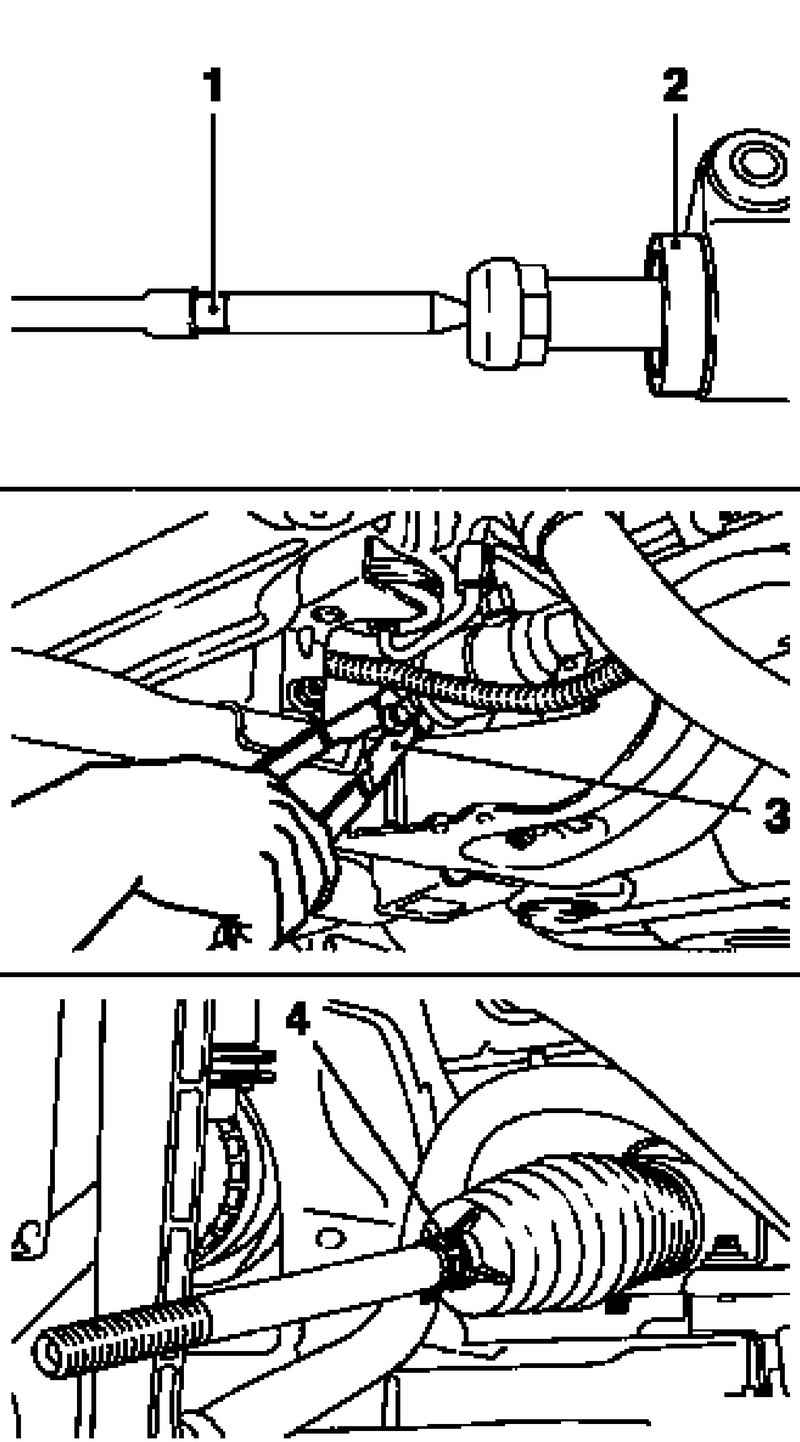

Рис. 5.32. Установка чехла на рулевую тягу: 1, 2 – пазы; 3 – приспособление; 4 – фиксирующая скоба


Присоедините чехол к рулевому механизму с новым удерживающим хомутом с помощью приспособления KM-J-22610 (рис. 5.32).
Закрепите чехол новой фиксирующей скобой к рулевой тяге.

ПРИМЕЧАНИЕ
Убедитесь в том, что чехол сидит в пазах рулевой тяги.

Установите наконечник рулевой тяги.
Установите нижнюю крышку моторного отсека.
Закрепите переднее колесо болтами с моментом затяжки 110 Н·м.
