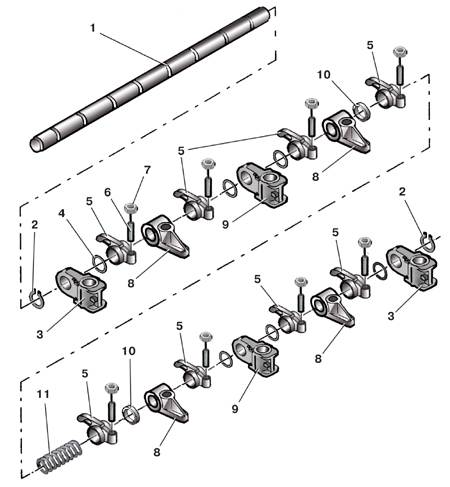

2.12.1. РазборкаДетали привода клапанов
двигателей 1,0 л, 37 кВт и 1,4 л, 50 кВт
1 – ось кормысел клапанов;
2 – стопорное кольцо;
3 – наружная стойка оси коромысел;
4 – пружинное кольцо;
5 – коромысло;
6 – регулировочный винт; |
7 – контргайка;
8 – стойка оси коромысел малая;
9 – стойка оси коромысел большая;
10 – стопорное кольцо;
11 – пружина |

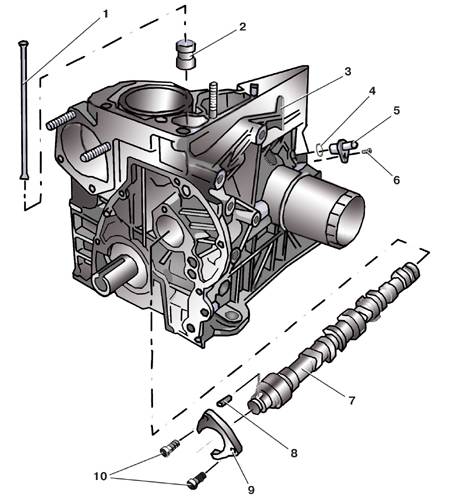

Распределительный вал
двигателей 1,0 л, 37 кВт и 1,4 л, 50 кВт
1 – штанга толкателя;
2 – гидротолкатель клапана;
3 – блок цилиндров;
4 – уплотнительное кольцо;
5 – датчик положения распределительного вала; |
6 – винт;
7 – распределительный вал;
8 – шпонка;
9 – стопорная пластина;
10 – болты |
Снятие гидротолкателя
клапана
|
|
1 – гидротолкатель клапана;
2 – крючок |
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите головку блока цилиндров (см. подраздел
2.7). |
| 2. Снимите впускную трубу (см. подраздел
4.11) и выпускной коллектор. |
| 3. Снимите маслосъемные колпачки (см. подраздел
2.9). |
| 4. Выньте клапаны из головки, предварительно
промаркировав их, чтобы не перепутать при установке. |
5. Для двигателя 1,0 л, 37 кВт и 1,4 л, 50 кВт
выполните следующее:
– промаркируйте стойки и коромысла,
чтобы не перепутать их при установке;
– снимите стопорные кольца 2 (см.
рис. Детали привода клапанов двигателей
1,0 л, 37 кВт и 1,4 л, 50 кВт);
– снимите с оси 1 стойки 3, 8,
9 и коромысла 5. Если нет необходимости, не отворачивайте;
– регулировочные винты 6 и контргайки
7, чтобы не нарушить регулировку клапанов;
– снимите упорные кольца 10, коромысла
5 и пружину 11;
– выньте штанги 1 (см. рис.
Распределительный вал двигателей 1,0 л, 37 кВт и 1,4 л, 50 кВт)
толкателей из блока 3 цилиндров и промаркируйте их, чтобы не перепутать
при установке;
– выньте из блока цилиндров гидротолкатели
2 клапанов. Для этого сделайте крючок из проволоки диаметром 1,8/
1,9 мм, как показано на рисунке (см. рис.
Cнятие гидротолкателя клапана). Вставьте крючок в отверстие гидротолкателя
и зацепите толкатель. Промаркируйте гидротолкатели, чтобы не перепутать
при установке. |
| 6. У двигателя TDI 1,9 л, 74 кВт снимите насос-форсунки
(см. подраздел 4.14.4). |
|
|
