5.3.1. Положение для сборки привода переключения передач

ОБЩИЕ СВЕДЕНИЯ

Предупреждение

У автомобилей с радиоприемником, оснащенным противоугонным помехоподавляющим кодом, следует выявить код и пометить его.

Для того, чтобы выполнять работы в подкапотном пространстве, нужно отсоединить провод аккумуляторной батареи для замыкания на "массу".

Для того, чтобы менять тросовые приводы Боудена, нужно полностью удалить привод переключения передач.

Не перегибать тросы Боудена. Все поверхности соприкосновения следует смазать консистентной смазкой из полимочевины "G 052 142 А2".

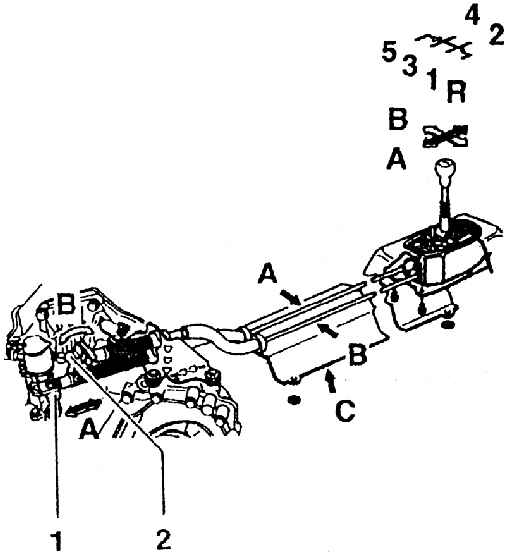

Положение для сборки привода переключения передач

А – тросовый привод переключения передач;

В – тросовый привод для устройства преселективного управления переключением передач;

С – теплозащитный экран (прежде, чем приступить к разборке привода переключения передач, удалить);

стрелка А – смещение при переключении передач;

стрелка В – смещение при преселективном управлении;

1 – рычаг переключения передач;

2 – рычаг преселективного управления переключением передач с поводком преселективного управления
