10.15. Дополнительная тормозная система

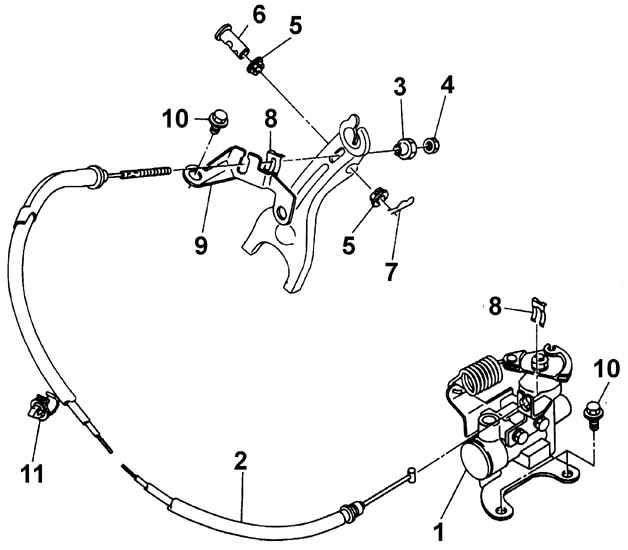

Элементы дополнительной тормозной системы

1 – тормозной клапан
2 – трос тормоза
3 – установочная гайка троса
4 – контргайка
5 – втулки
6 – штифт
7 – шплинт
8 – U-образная скоба
9 – кронштейн троса
10 – болты
11 – скоба крепления троса

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте и при необходимости отрегулируйте трос сцепления.
2. Установите автомобиль на дороге с уклоном не менее 3°.
3. Медленно перемещаясь по дороге с уклоном, остановите автомобиль и нажмите только педаль сцепления. Если автомобиль начинает катиться, значит трос дополнительной тормозной системы прослаблен.

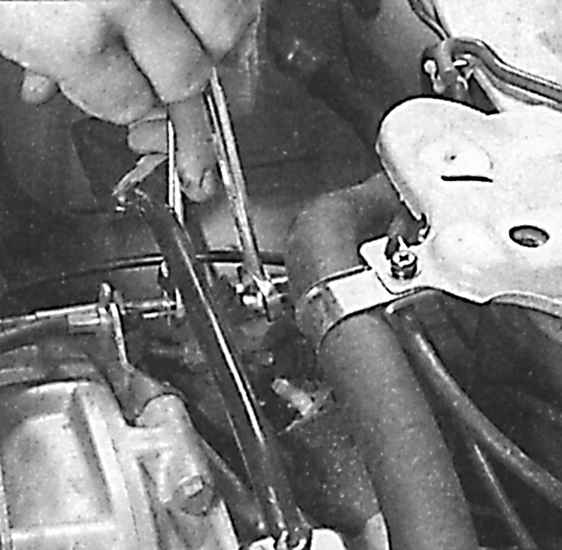

4. Перемещая установочную гайку, отрегулируйте натяжение троса.
5. Повторите проверку работы дополнительной тормозной системы, остановив автомобиль на уклоне и нажав педаль сцепления. При необходимости повторите регулировку. Не перетягивайте трос дополнительной тормозной системы.
