10.3. Замена тормозных колодок на дисковых тормозах

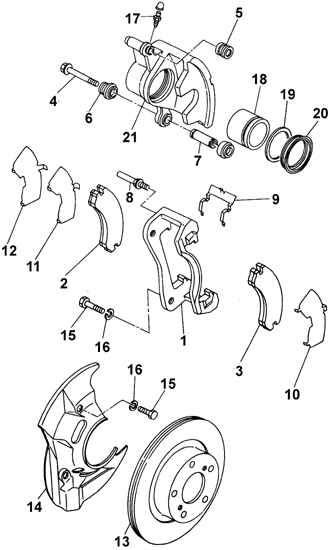

Передний тормозной узел

1 – держатель суппорта
2 – внутренняя тормозная колодка
3 – наружная тормозная колодка
4 – направляющий палец
5 – защитный чехол
6 – защитный чехол
7 – втулка
8 – направляющий палец
9 – пружина антидребезга
10 – внешняя прокладка тормозной
колодки

11 – прокладка
12 – прокладка
13 – передний тормозной диск
14 – брызговик
15 – болт
16 – шайба
17 – штуцер прокачки
18 – поршень
19 – уплотнительное кольцо поршня
20 – пылезащитный чехол
21 – суппорт

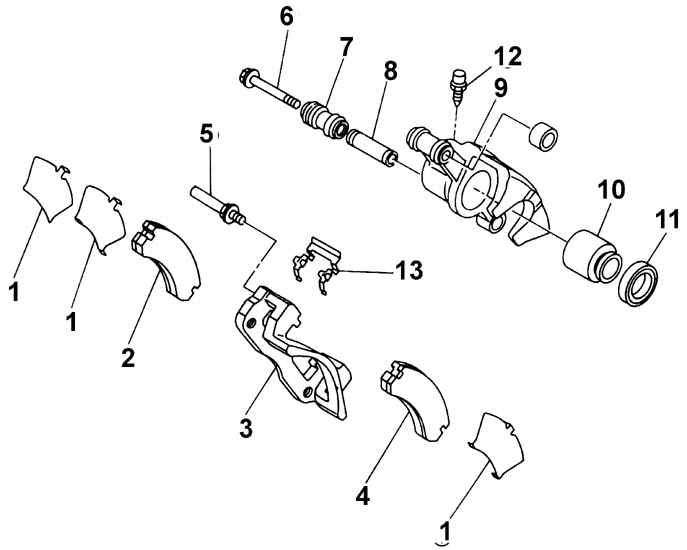

Суппорт заднего тормоза

1 – прокладки
2 – внутренняя тормозная колодка
3 – держатель суппорта
4 – внешняя тормозная колодка
5 – направляющий палец
6 – болт направляющего пальца
7 – защитный чехол

8 – втулка направляющего пальца
9 – суппорт
10 – поршень
11 – пылезащитный чехол
12 – штуцер прокачки
13 – пружина антидребезга

Предупреждение

Обязательно производите замену всех колодок на одной оси автомобиля, даже, если границы износа достигла одно колодка. Если колодки будут устанавливаться повторно, перед снятием их необходимо промаркировать.

При работе тормозных колодок образуется тормозная пыль, которая содержит асбест, вредный для здоровья. Поэтому при очистке тормозных колодок не пользуйтесь сжатым воздухом и не вдыхайте пыль.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите соответствующую сторону автомобиля и зафиксируйте на подставках. Снимите колесо. Если производится замена тормозных колодок на задних тормозах, отпустите ручной тормоз.
2. Откачайте из пополнительного бачка главного тормозного цилиндра две трети тормозной жидкости. Это необходимо для того, чтобы при вдавливании поршня в тормозной цилиндр тормозная жидкость не выливалась из пополнительного бачка.

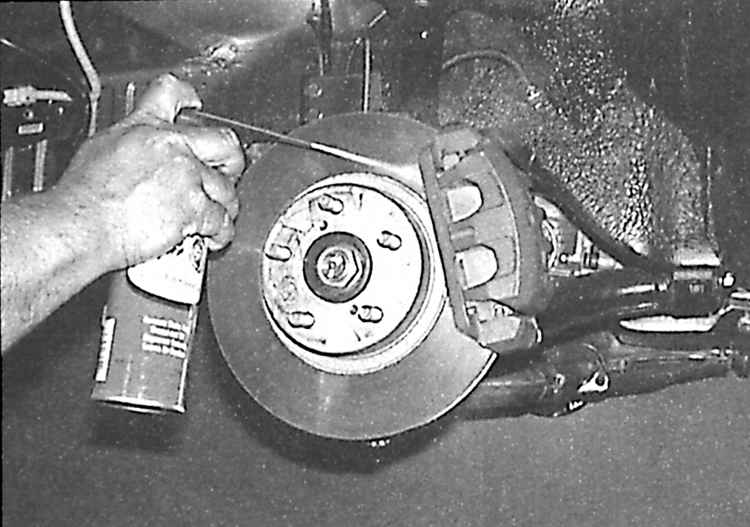

	3. Перед началом работ очистите тормозной узел с использованием специальной жидкости.
	4. Используя G-образный зажим, вдавите поршень в цилиндр суппорта.

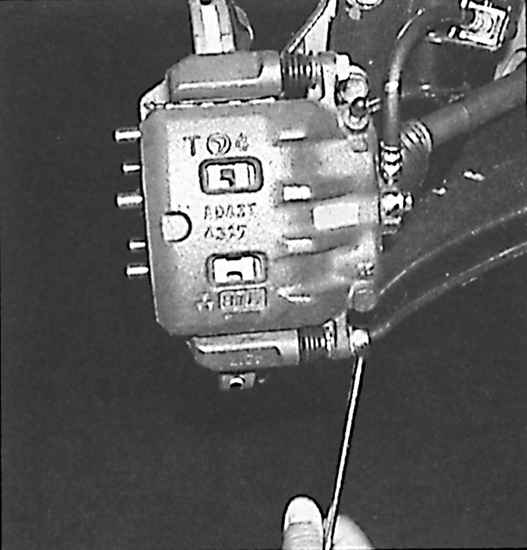

	5. Вывинтите нижний направляющий палец и поверните суппорт вверх вокруг верхнего направляющего пальца.

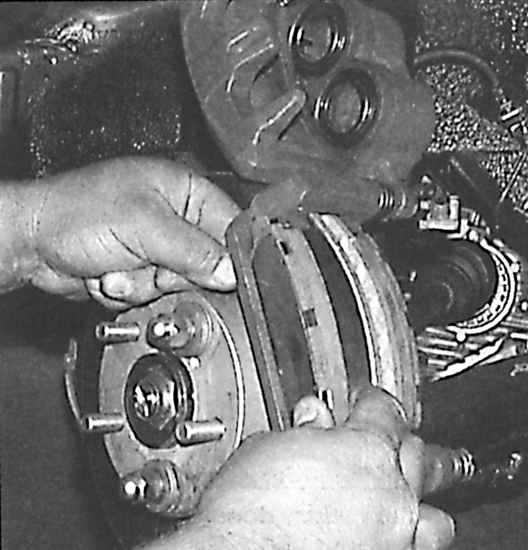

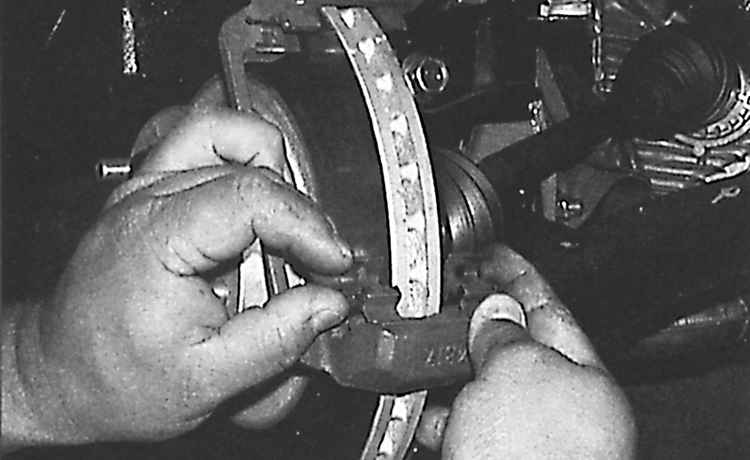

	6. Снимите внешнюю тормозную колодку вместе с прокладкой.
	7. Снимите внутреннюю тормозную колодку вместе с прокладками.

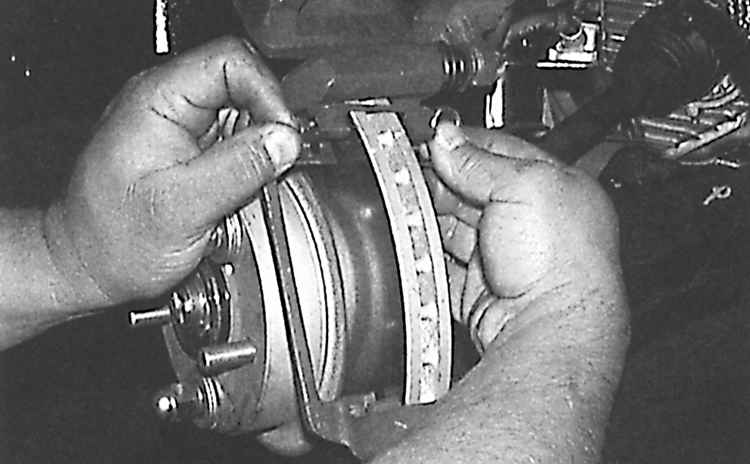

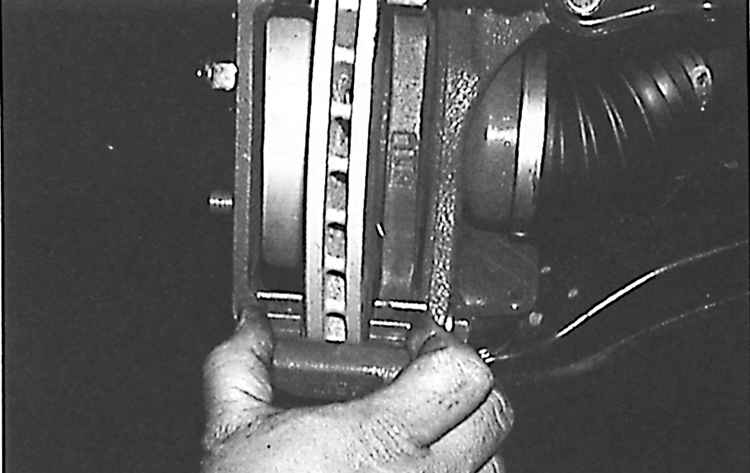

	8. Снимите нижнюю пружину антидребезга.
	9. Снимите верхнюю пружину антидребезга.

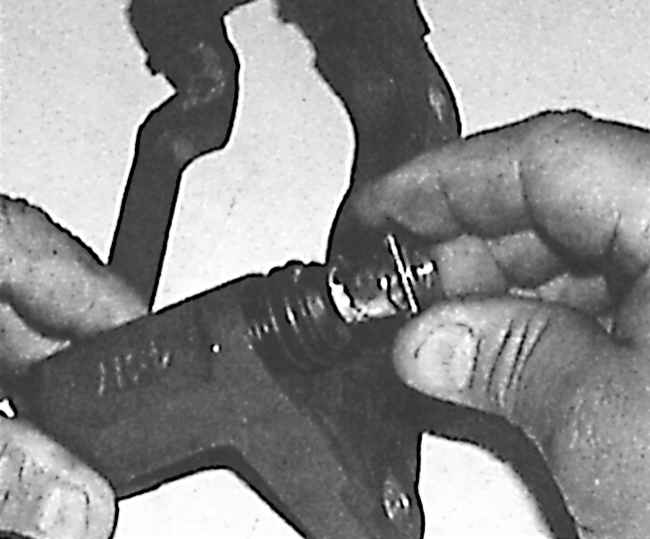

	10. Проверьте состояние направляющих пальцев и при наличии дефектов замените их.

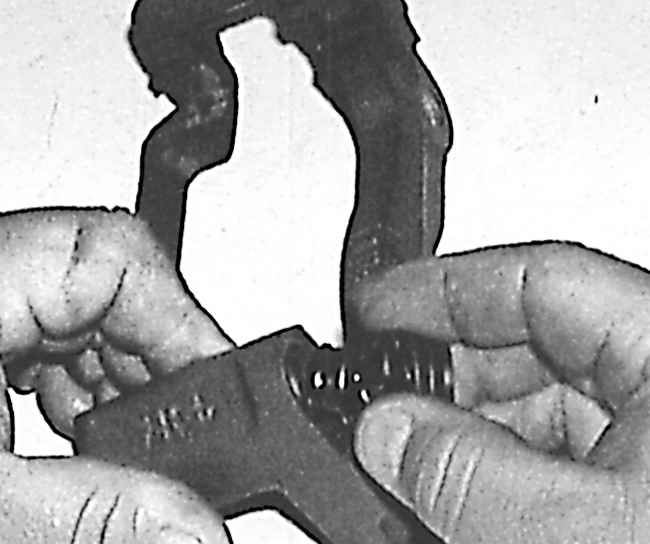

	11. Проверьте состояние пылезащитных чехлов направляющих пальцев.

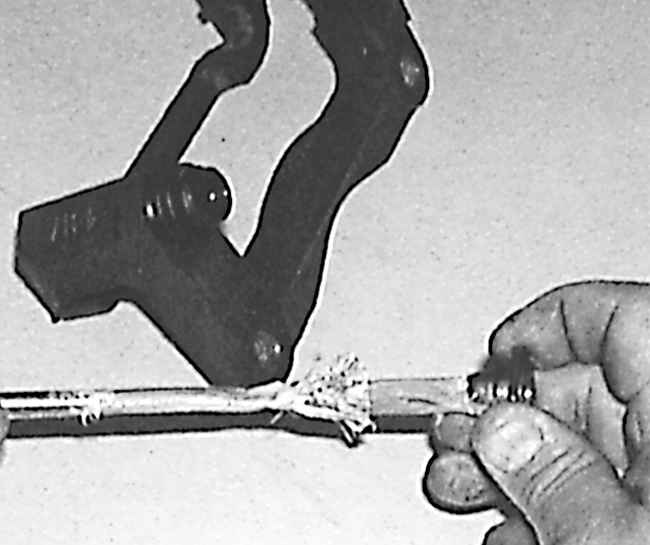

	12. Нанесите слой высокотемпературной смазки на направляющие пальцы.

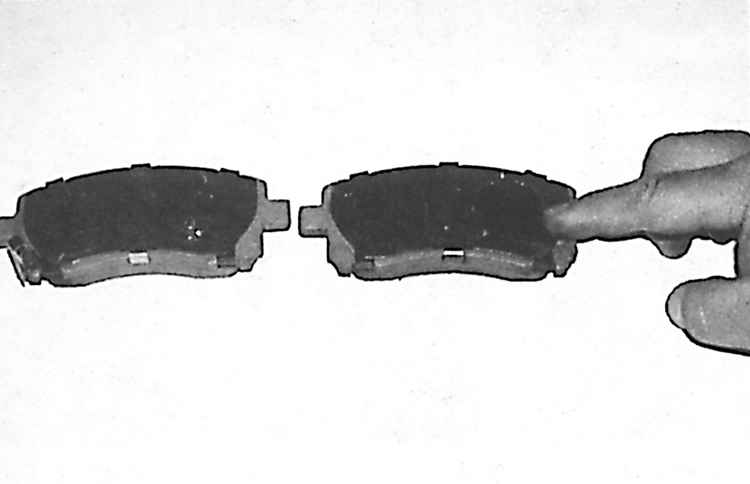

	13. На опорную поверхность новых тормозных колодок нанесите состав, препятствующий вибрации тормозных колодок.

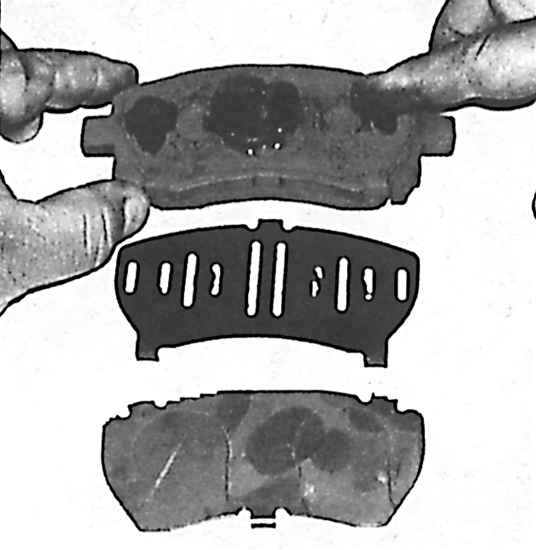

	14. Установите внутреннюю прокладку на тормозную колодку.

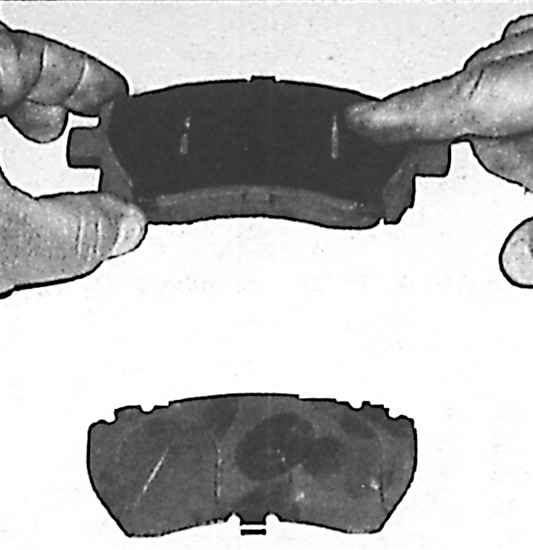

	15. Установите внешнюю прокладку на тормозную колодку.

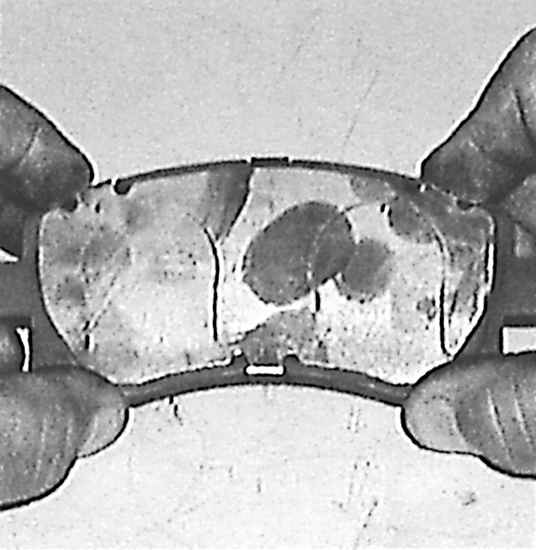

	16. Установите прокладку на внешнюю тормозную колодку и нанесите на прокладки слой средства, препятствующего вибрации тормозных колодок.

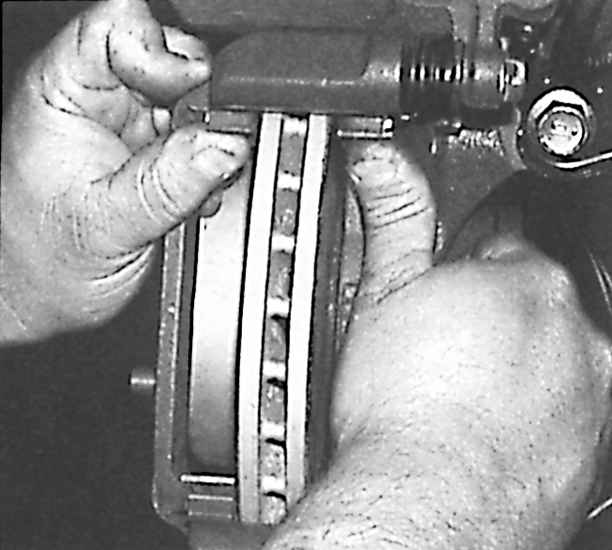

	17. Установите нижнюю пружину антидребезга.
	18. Установите верхнюю пружину антидребезга.

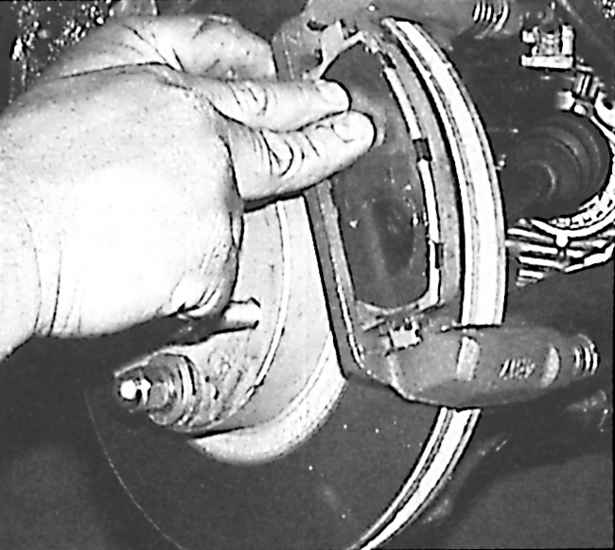

	19. Установите внешнюю и внутреннюю тормозные колодки.

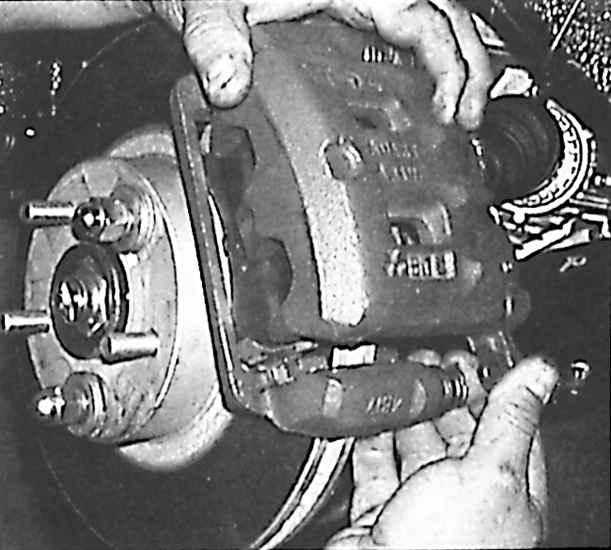

	20. Установите суппорт и закрепите его болтами.
21. Замена задних тормозных колодок на дисковых тормозах производится аналогичным образом.
22. Несколько раз нажмите педаль тормоза, чтобы тормозные колодки прижались к тормозному диску. Проверьте уровень тормозной жидкости в бачке.
