10.7. Рабочий тормозной цилиндр

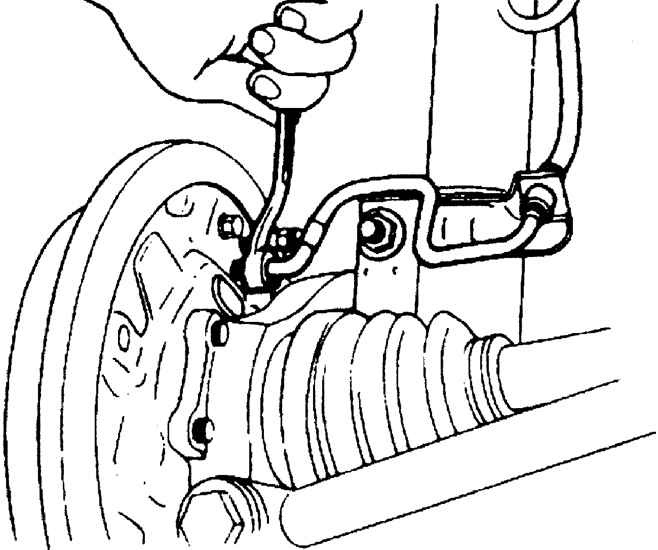

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите заднюю часть автомобиля и зафиксируйте на подставках.
2. Снимите тормозной барабан.
3. Удалите грязь вокруг места подсоединения тормозной трубки и задней части рабочего тормозного цилиндра.
	4. Отвинтите соединительную гайку.
	5. Отвинтите два болта крепления рабочего тормозного цилиндра к тормозному щиту.
6. Соблюдая осторожность, снимите рабочий тормозной цилиндр. Для уменьшения потерь тормозной жидкости закройте пробкой тормозной трубопровод.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Протрите тормозной щит, установите тормозной трубопровод на тормозной цилиндр и завинтите соединительную гайку на два оборота.
2. Ввинтите болты крепления рабочего тормозного цилиндра. Окончательно затяните гайку крепления тормозного трубопровода.
3. Установите тормозной барабан.
4. Удалите воздух из тормозной системы.
