5.2.3.7. Внутренний масляный сальник заднего моста

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите задний мост. Подробнее см. пункты 1 - 7 Раздела Задний мост и подшипник колеса в данной Главе.
  2. Зафиксируйте тормозную пластину, вставив отвертку в крепежное отверстие стопора подшипника.
  3. Снимите внутренний масляный сальник заднего моста (1).

Осторожно, не погните трубку тормоза.

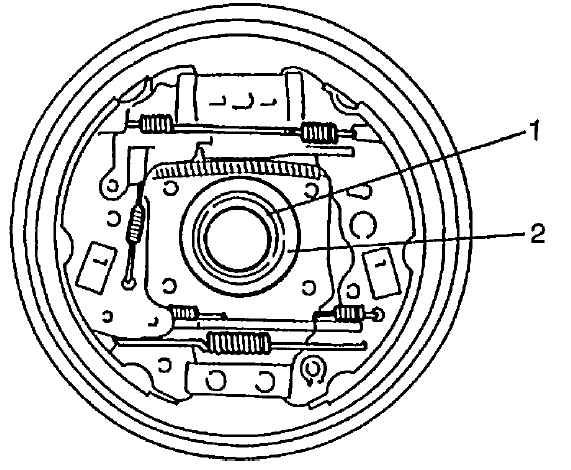

1 — внутренний масляный сальник заднего моста
2 — корпус моста

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

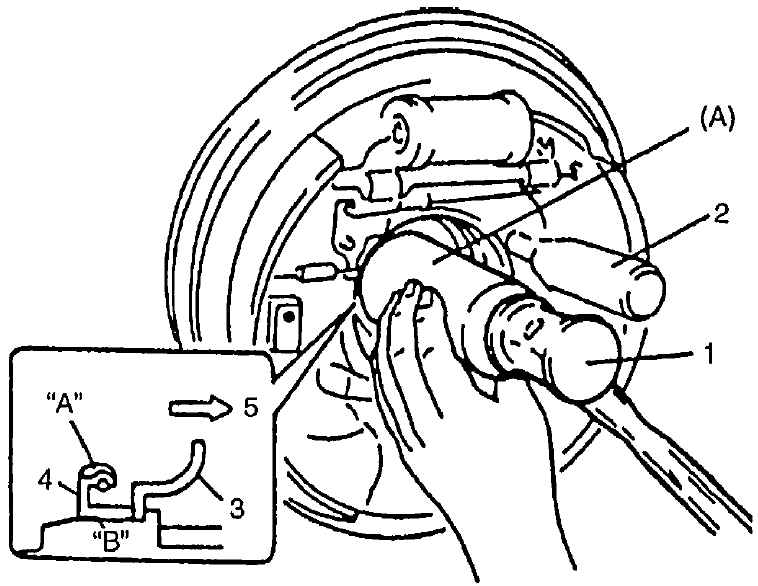

  1. При помощи специального инструмента вставьте масляный сальник (4) до тех пор, пока он не коснется предохранителя сальника (3) в корпусе моста.
    • Специальный инструмент:
      • (A): 09913-75510
      • “A”: Смазка 99000-25010
      • “B”: Герметик 99000-31110
  • Убедитесь, что масляный сальник (4) установлен без наклона.
  • По рисунку проверьте, чтобы масляный сальник (4) был установлен в правильном направлении.
  1. Дальнейшие манипуляции описаны в данной Главе в Разделе Задний мост и подшипник колеса (Установка, пункты 6 - 11).
1 — молоток
2 — отвертка
3 — предохранитель сальника
4 — масляный сальник
5 — центр кузова
