2.3.9.3. Датчик положения педали управления подачей топлива

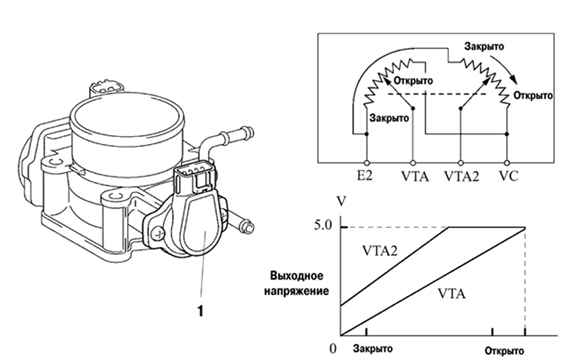

Рис. 2.209. Датчик положения педали управления подачей топлива: 1 – датчик

Этот датчик (рис. 2.209) преобразует угол поворота педали управления подачей топлива в электрические сигналы с двумя различными характеристиками и передает их в электронный блок управления двигателя. Один сигнал (VРA) линейного изменения напряжения во всем диапазоне угла поворота педали управления подачей топлива, другой – сигнал (VРA2) напряжения смещения.
