2.3.9.7. Управляющий клапан воздуха впуска

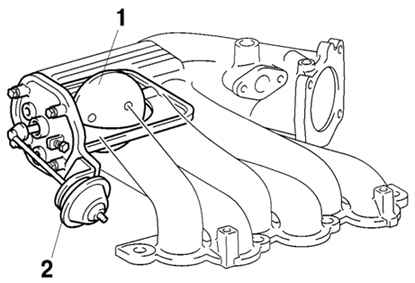

Рис. 2.213. Управляющий клапан воздуха впуска: 1 – управляющий клапан воздуха впуска; 2 – исполнительный механизм

Управляющие клапаны воздуха впуска (рис. 2.213), которые установлены в ресивере, открываются и закрываются двухступенчато для изменения эффективной длины впускного коллектора.
