4.3.4. Снятие и установка зубчатых колес привода ГРМ

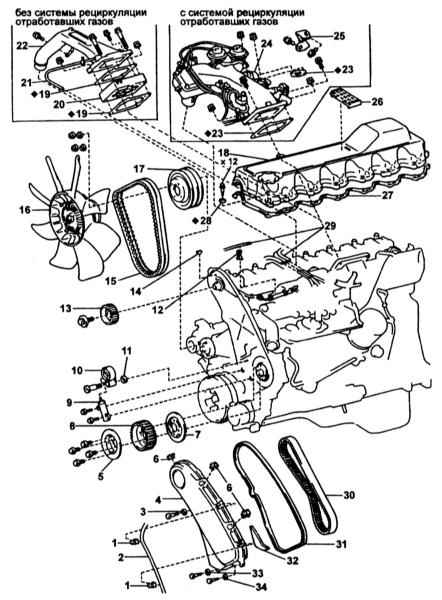

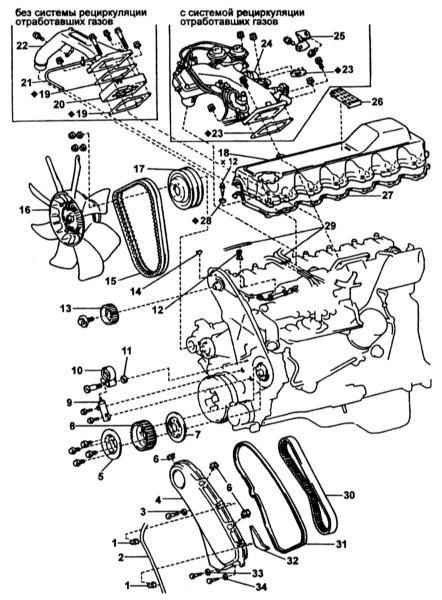

Компоненты привода ГРМ (часть 1)

1 — Зажим
2, 21 — Вакуумный шланг
3, 28, 33, 34 — Уплотнительная шайба
4 — Крышка зубчатого ремня
5 — Фланец №2
6 — Прижим
7 — Фланец №1
8 — Зубчатое колесо распределительного вала
9 — Натяжитель зубчатого ремня
10 — Натяжной ролик
11 — Плоская шайба
12 — Зажим (модели с системой ERG)
13 — Зубчатое колесо распределительного вала
14 — Шпонка распределительного вала

15 — Приводной ремень
16 — Вентилятор
17 — Шкив привода водяного насоса
18 — Крышка головки цилиндров
19, 23, 27, 31 — Прокладка
20 — Подогреватель на входе
22 — Впускной патрубок
24 — Сборка впускного патрубка
25 — Кронштейн клапана EGR
26 — Термозащитный экран
29 — Вакуумный шланг (модели с системой ERG)
30 — Зубчатый ремень
32 — Защитный экран

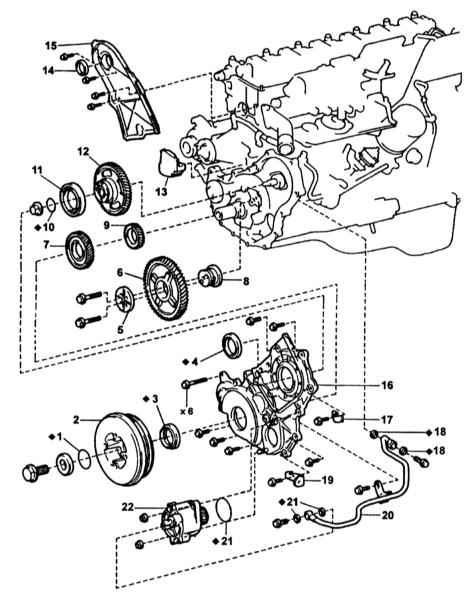

Компоненты привода ГРМ (часть 2)

1 — Уплотнительное кольцо
2 — Шкив коленчатого вала
3 — Передний сальник коленчатого вала
4 — Сальник зубчатого колеса ТНВД
5 — Упорная пластина
6 — Промежуточное зубчатое колесо
7 — Зубчатое колесо привода масляного насоса
8 — Вал промежуточного зубчатого колеса
9 — Зубчатое колесо привода ТНВД и ГРМ
10 — Уплотнительное кольцо
11 — Подшипник зубчатого колеса ТНВД

12 — Зубчатое колесо ТНВД
13 — Термозащитный экран №2 блока цилиндров
14 — Сальник распределительного вала
15 — Задняя крышка ремня привода ГРМ
16 — Крышка зубчатых колес привода ГРМ
17 — Зажим
18 — Прокладка
19 — Кронштейн
20 — Масляная трубка
21 — Прокладка
22 — Вакуумный насос

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Компоненты привода ГРМ представлены на иллюстрациях выше.
2. Снимите приводной ремень.
3. Снимите ремень привода ГРМ и зубчатые колеса распределительных валов
4. Снимите заднюю крышку ремня привода ГРМ
5. Выверните два крепежных болта и снимите маслопровод вакуумного насоса
6. Снимите вакуумный насос.

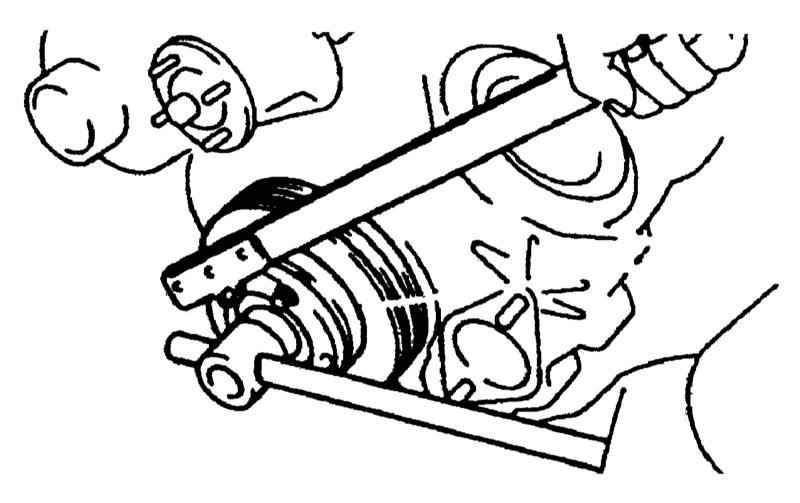

7. Заблокируйте коленчатый вал и выверните центральный болт его шкива (обратитесь к сопроводительной иллюстрации).

8. Снимите проставку и при помощи съемника демонтируйте шкив коленчатого вала.
9. Выверните 14 болтов крепления крышки зубчатых колес привода ГРМ.
10. Измерьте осевой зазор промежуточного зубчатого колеса и при необходимости замените его упорную пластину, вал, либо само зубчатое колесо.
11. Снимите зубчатое колесо привода масляного насоса при помощи съемника.
12. Выверните два болта, снимите упорную пластину, зубчатое колесо и его ось.
13. Заблокируйте зубчатое колесо ТНВД, отдайте гайку его крепления и снимите зубчатое колесо.

Болты съемника вворачивайте не более, чем на 8 мм.

14. Демонтируйте зубчатое колесо привода ТНВД и ГРМ.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в обратном порядке.

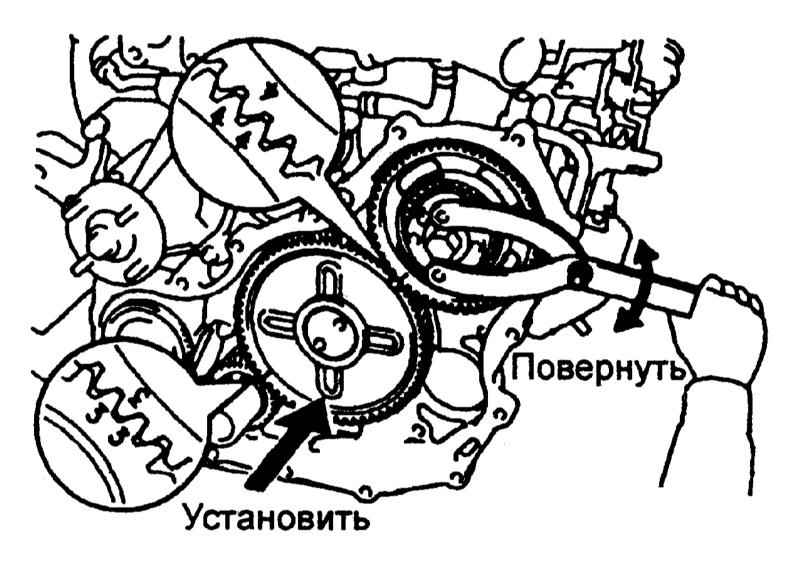

2. Для установки промежуточного зубчатого колеса поверните ведущее зубчатое колесо ТНВД так, чтобы метка «3» на зубчатом колесе коленчатого вала совместилась с меткой «4» на ведущем зубчатом колесе ТНВД. Затем введите зубчатые колеса в зацепление (обратитесь к сопроводительной иллюстрации).
