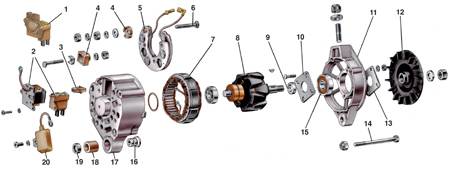

9.4.4. Ремонт генератораДетали генератора 37.3701
1 – регулятор напряжения в сборе с щеткодержателем
у генераторов выпуска
с 1996 г.;
2 – регулятор напряжения и
щеткодержатель у генераторов выпуска до 1996 г.;
3 – колодка вывода дополнительных диодов;
4 – изолирующие втулки;
5 – выпрямительный блок;
6 – контактный болт;
7 — статор;
8 — ротор;
9 – дистанционная втулка;
|
10 – внутренняя шайба крепления
подшипника;
11 – крышка со стороны привода;
12 – шкив;
13 – наружная шайба крепления подшипника;
14 – стяжной болт;
15 – передний шарикоподшипник ротора;
16 – втулка;
17 – крышка со стороны контактных колец;
18 – буферная втулка;
19 – поджимная втулка;
20 – конденсатор |

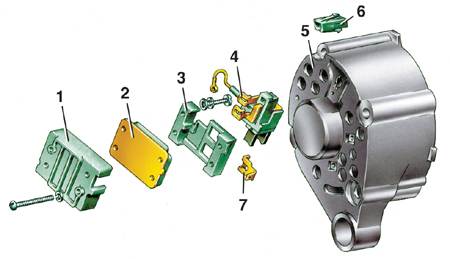

Детали передней части генератора Г-222
1 – кожух;
2 – регулятор напряжения;
3 – основание;
4 – щеткодержатель со щетками;
5 – крышка генератора со стороны контактных колец;
|
6 – колодка штекера центрального
вывода обмотки статора;
7 – вывод “15” генератора (вывод “Б” регулятора напряжения) |
В комплект приспособления 67.7823.9504 входит обычный съемник и захват. Последний
состоит из двух стальных полуколец, которые вкладывают в ручей шкива. Полукольца
имеют такое же сечение, как и ремень привода генератора. С одной стороны они соединены
шарнирно, а с другой снабжены рычагами, которые сжимаются одной рукой при снятии
шкива.
ГЕНЕРАТОР 37.3701
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Очистите и продуйте генератор сжатым воздухом.
|
| 2. Застопорьте шкив генератора захватом, входящим
в комплект приспособления 67.7823.9504, отверните гайку крепления
шкива и съемником спрессуйте шкив. Снимите шпонку и коническую шайбу
шкива. |
| 3. Отсоедините провод от штекера «В» регулятора
напряжения. |
| 4. Отсоедините провода регулятора и конденсатора
от клеммы “30” генератора и отверните винты крепления регулятора напряжения.
|
| 5. У генераторов выпуска до 1996 г., чтобы не
сломать щетки при снятии щеткодержателя, вставьте лезвие отвертки
между корпусом регулятора 2 (см. рис. Детали
генератора 37.3701) и щеткодержателем и частично выдвиньте регулятор
из генератора, оставив на месте щеткодержатель. |
| 6. После этого наклоните и извлеките регулятор
совместно со щеткодержателем из генератора. Снимите конденсатор 20,
отвернув винт крепления. |
| 7. Отверните гайки стяжных болтов 14 и снимите
крышку 11 генератора и ротор 8. Отверните гайки винтов, соединяющих
наконечники диодов с выводами обмотки статора и извлеките статор 7
из крышки 17 генератора. |
| 8. Отверните гайку контактного болта 6, отсоедините
от колодки 3 штекер провода дополнительных диодов и снимите выпрямительный
блок 5. |
|
ГЕНЕРАТОР Г-222
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Генератор Г-222 разбирается в таком же
порядке. Для снятия регулятора напряжения надо отвернуть винты крепления
и снять кожух 1 (см. рис. Детали передней части генератора Г-222)
в сборе с регулятором 2, основанием 3 и щеткодержателем 4. |
| 2. Затем, отвернув винты, разъединить регулятор,
основание и щеткодержатель со щетками. |
| 3. Дальше разборка генератора Г-222 аналогична
разборке генератора 37.3701. |
|
|
