9.4. Генератор

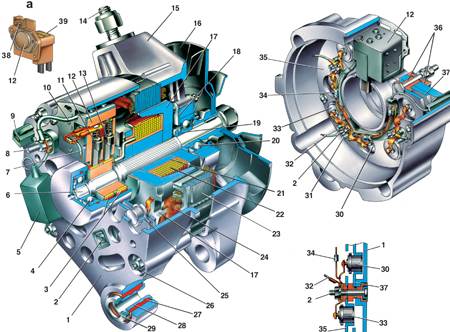

Генератор 37.3701

а – регулятор напряжения и щеточный узел у генераторов выпуска с 1996 г.;
1 – крышка генератора со стороны контактных колец;
2 – болт крепления выпрямительного блока;
3 – контактные кольца;
4 – шариковый подшипник вала ротора со стороны контактных колец;
5 – конденсатор 2,2 мкФ±20% для подавления радиопомех;
6 – вал ротора;
7 – провод общего вывода дополнительных диодов;
8 – зажим “30” генератора для подключения потребителей;
9 – штекер “61” генератора (общий вывод дополнительных диодов);
10 – провод вывода “Б” регулятора напряжения;
11 – щетка, соединенная с выводом “В” регулятора напряжения;
12 – регулятор напряжения;
13 – щетка, соединенная с выводом “Ш” регулятора напряжения;
14 – шпилька для крепления генератора к натяжному устройству;
15 – крышка генератора со стороны привода;
  16 – крыльчатка вентилятора со шкивом привода генератора;
17– полюсный наконечник ротора;
18 – шайбы крепления подшипника;
19 – дистанционное кольцо;
20 – шариковый подшипник вала ротора со стороны привода;
21 – стальная втулка;
22 – обмотка ротора (обмотка возбуждения);
23 – сердечник статора;
24 – обмотка статора;
25 – выпрямительный блок;
26 – стяжной болт генератора;
27 – буферная втулка;
28 – втулка;
29 – поджимная втулка;
30 – отрицательный диод;
31 – изолирующая пластина;
32 – фазный вывод обмотки статора;
33 – положительный диод;
34 – дополнительный диод;
35 – держатель положительных диодов;
36 – изолирующие втулки;
37 – держатель отрицательных диодов;
38 – вывод “В” регулятора напряжения;
39 – щеткодержатель
