6.2.3. Снятие блока управления ЭПХХ карбюратора и коммутатора системы зажигания

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отключаем "минусовой" провод от аккумулятора.

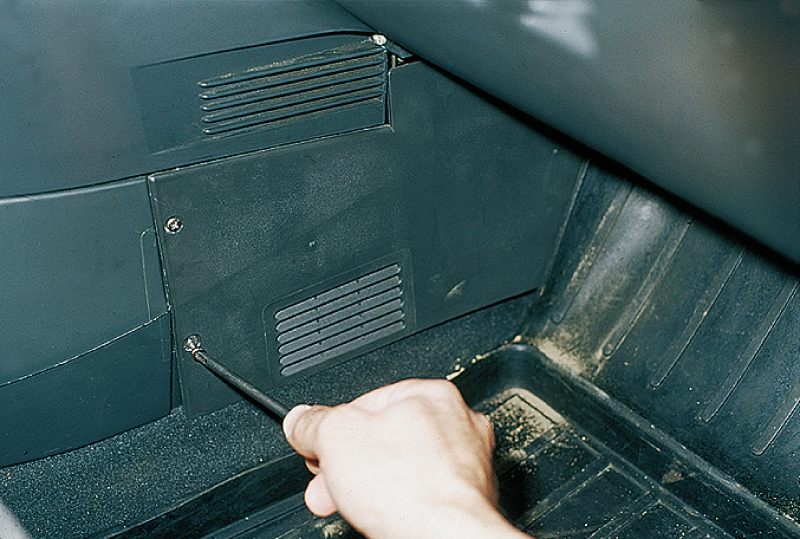

  1. Крестообразной отверткой отворачиваем два самореза крепления правого щитка облицовки тоннеля пола...

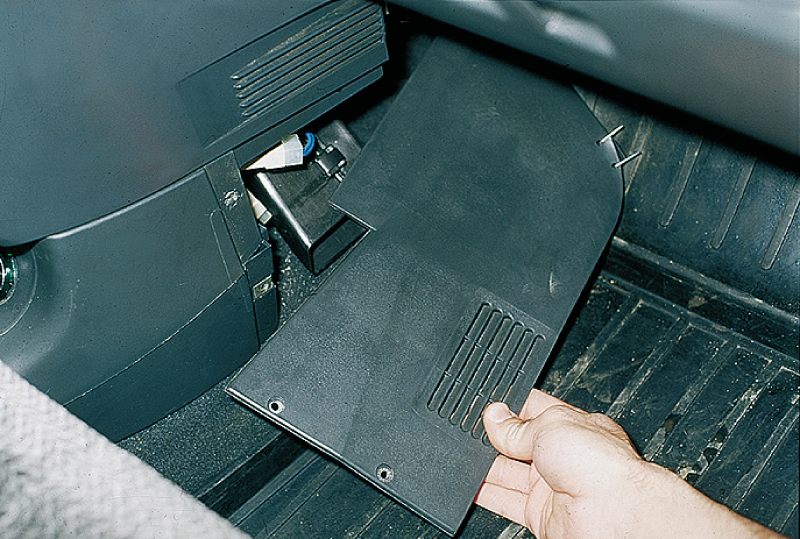

...и снимаем щиток.

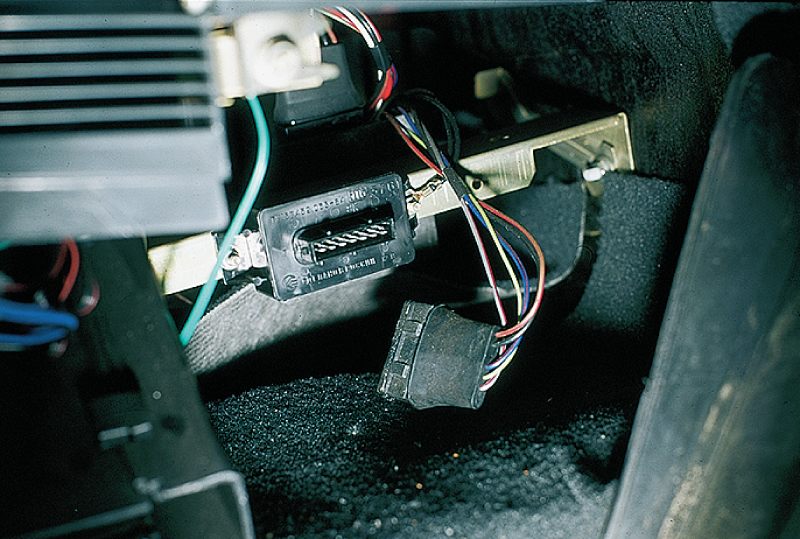

  1. Отсоединяем разъем блока управления ЭПХХ.

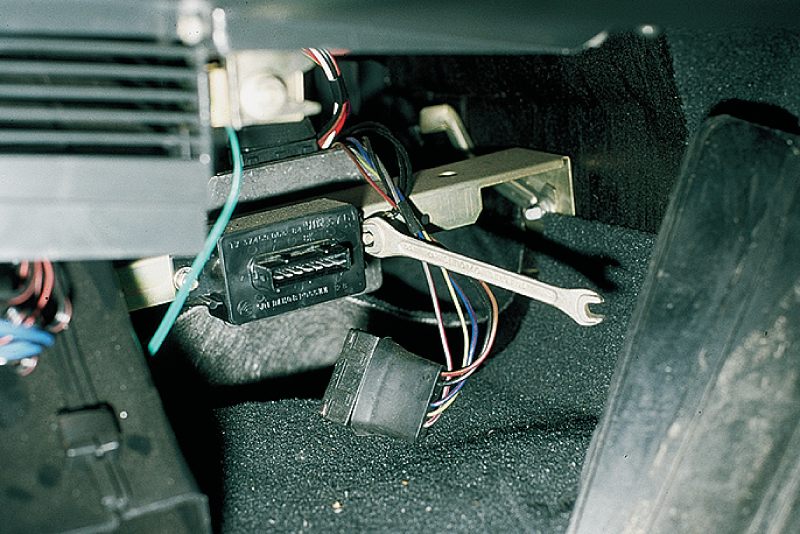

  1. Ключом "на 8" отворачиваем две гайки крепления блока к кронштейну и снимаем блок.
  1. Таким же образом, сняв левый щиток облицовки тоннеля пола, отсоединяем от кронштейна коммутатор системы зажигания.
