22.28. Снятие панели приборов

 ПОРЯДОК ВЫПОЛНЕНИЯ

От панели приборов отсоединяем главный цилиндр гидрокорректора фар (см. Снятие гидрокорректора фар) и выключатель освещения приборов (см. Снятие выключателя освещения приборов).
Снимаем комбинацию приборов (см. Снятие комбинации приборов).
На автомобиле с карбюраторным двигателем снимаем привод воздушной заслонки (см. Снятие привода воздушной заслонки)
На автомобиле с впрысковым двигателем отсоединяем два разъема индикатора состояния АПС (см. Снятие блока управления (иммобилайзера) и индикатора состояния автомобильной противоугонной системы (АПС)).
Снимаем панель крепления радиоприемника (см. Снятие панели крепления радиоприемника).

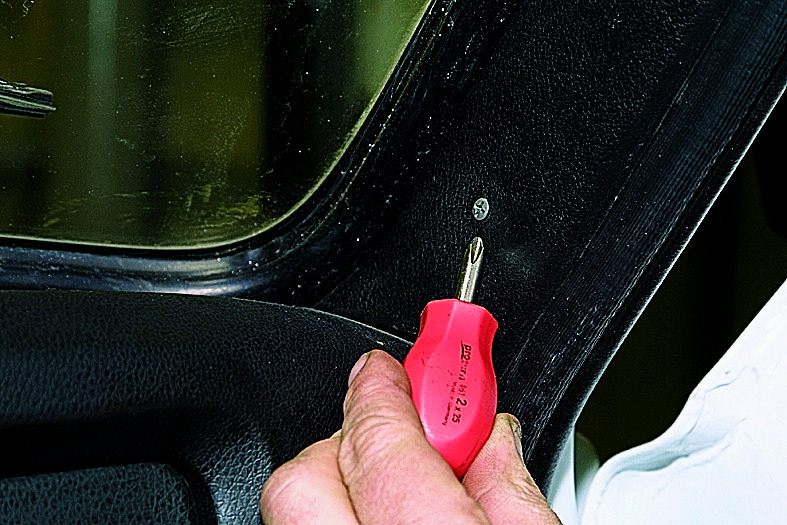

Крестообразной отверткой отворачиваем три самореза крепления обивки правой стойки ветрового окна…

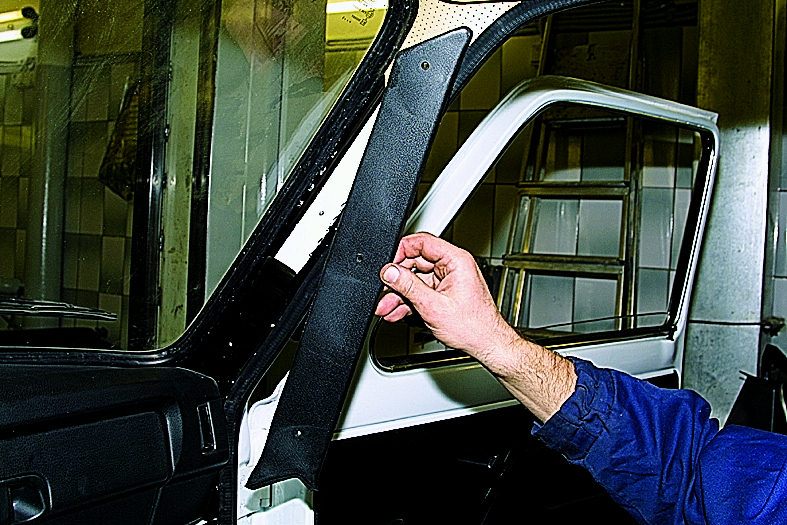

Снимаем обивку.

Аналогично снимаем обивку левой стойки ветрового окна.

Крестообразной отверткой отворачиваем два винта крепления кронштейна рычагов управления отопителем к панели приборов.

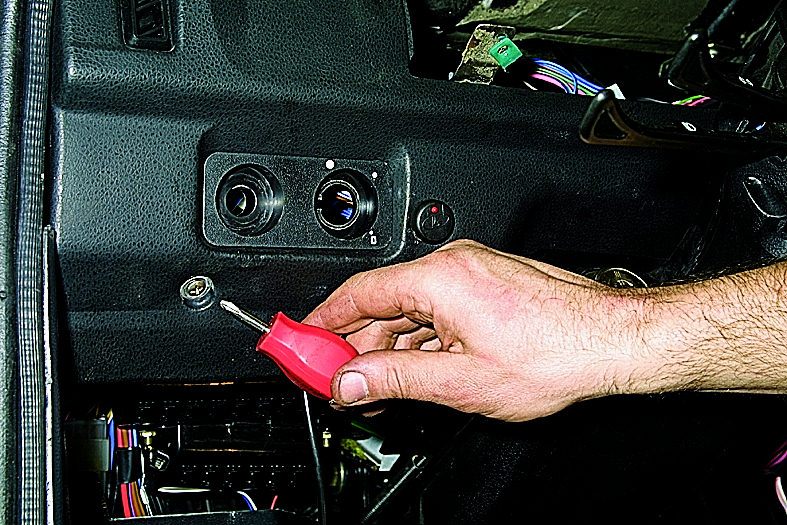

Крестообразной отверткой отворачиваем саморез в нижней левой части панели приборов.

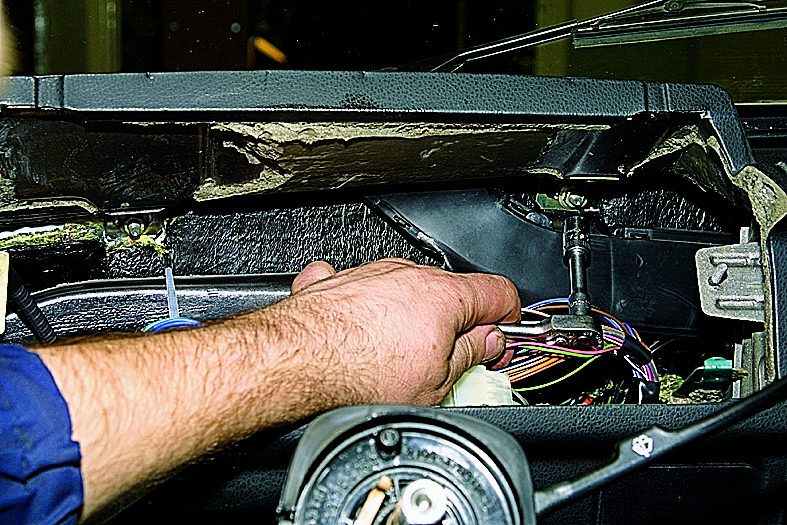

Головкой «на 10» отворачиваем две гайки в верхней части гнезда комбинации приборов (рулевое колесо для наглядности снято).

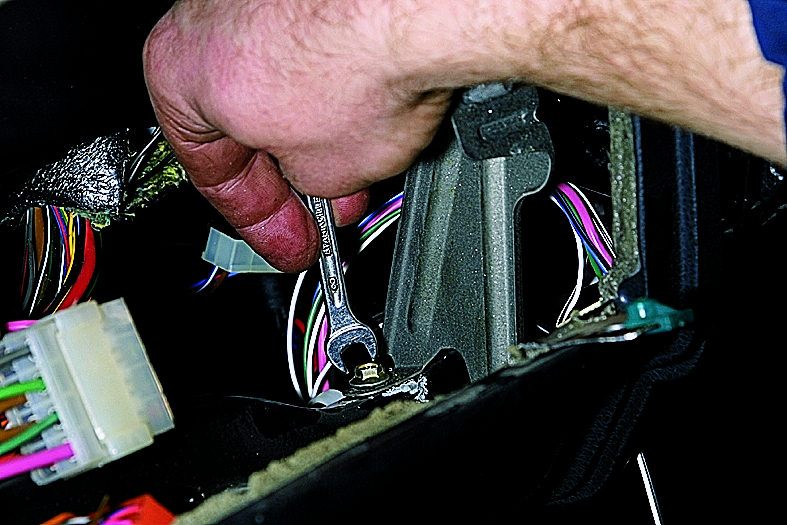

Ключом «на 8» отворачиваем болт в правой части гнезда комбинации приборов.

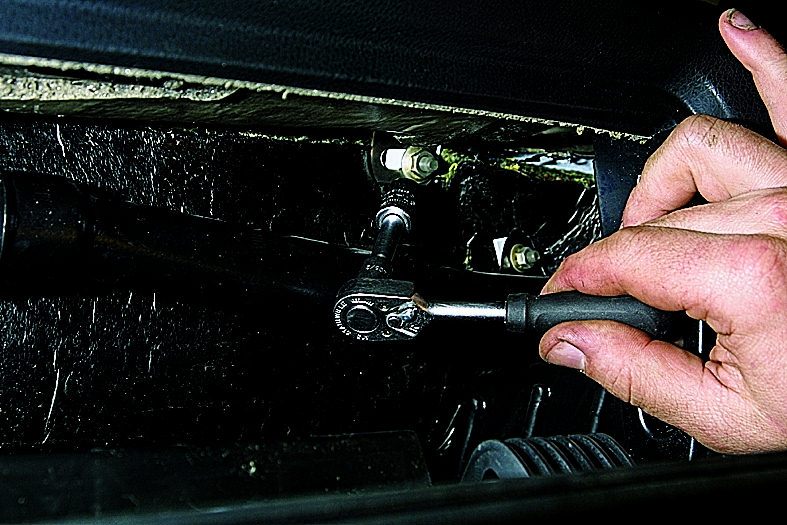

Головкой «на 10» отворачиваем две гайки в верхней части вещевого ящика.

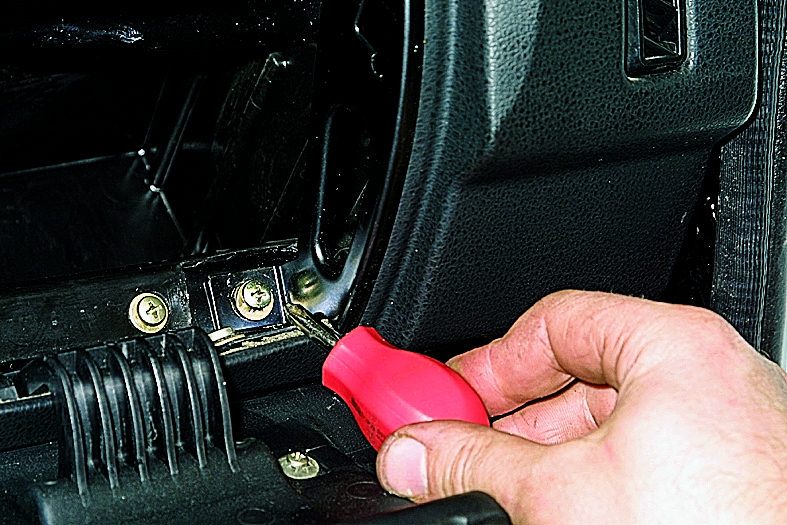

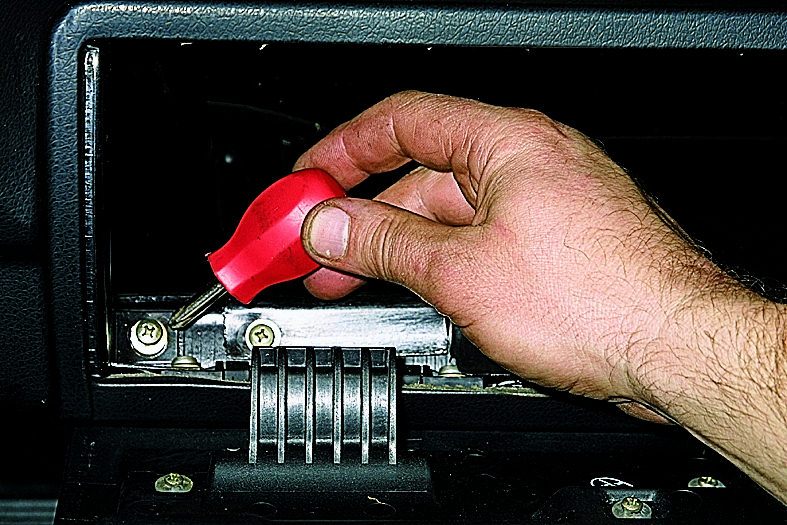

Крестообразной отверткой отворачиваем один саморез в нижнем левом углу вещевого ящика…

…и один – в нижнем правом.

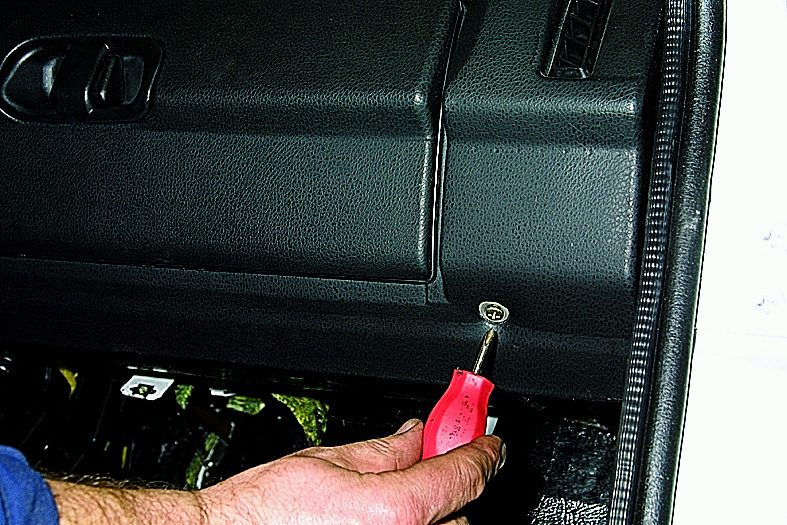

Крестообразной отверткой отворачиваем саморез в нижней правой части панели приборов.

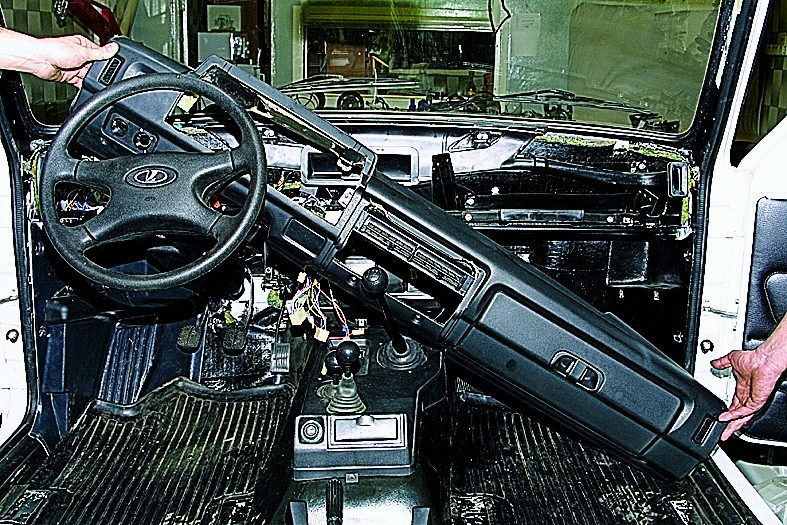

Снимаем панель приборов со шпилек, потянув на себя,…

…и вынимаем ее.

Устанавливаем панель приборов в обратной последовательности.
