14.11. Замена щеток генератора и регулятора напряжения

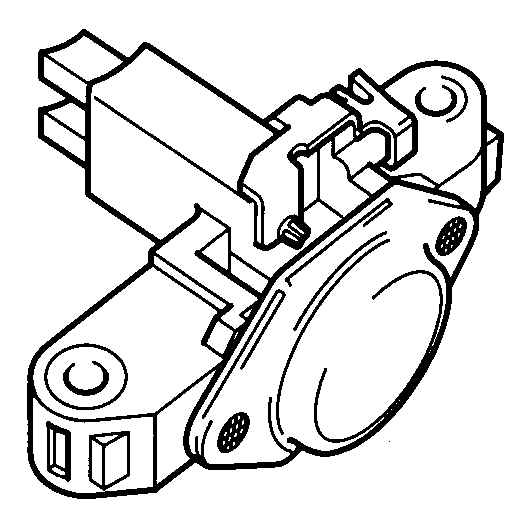

Регулятор напряжения со щетками


Замену регулятора напряжения и щеток генератора можно производить, не снимая генератор с двигателя, но при этом необходимо снять верхнюю часть впускного коллектора.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Выключите зажигание и снимите провод массы с аккумулятора.
2. Ослабьте натяжение и снимите поликлиновой ремень привода генератора.
3. Снимите генератор.
4. Отвинтите винты и с задней части генератора снимите защитный кожух.
5. Отвинтите два винта и, соблюдая осторожность, снимите с генератора регулятор напряжения вместе со щетками.
6. Измерьте длину графитовых щеток, которая должна быть не менее 5 мм.
7. Для замены угольных щеток отпаяйте токоподводы, извлеките изношенные щетки и пружины, установите новые щетки с пружинами в гнездо регулятора и припаяйте токоподвод таким образом, чтобы длина щеток составляла 10,0 мм. При пайке не допускайте попадания флюса и припоя на токоподвод, кроме места пайки. Проверьте легкость перемещения щеток в держателе.

Установка

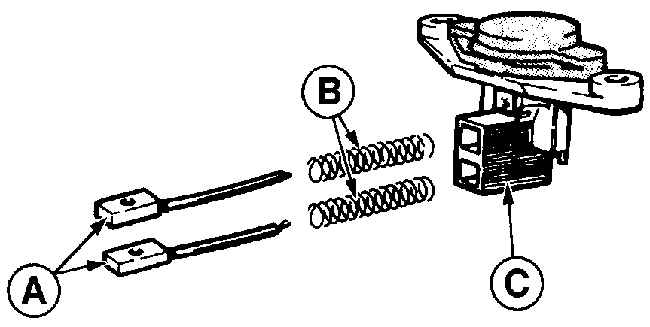

Установка графитовых щеток

А – щетки,
В – пружины прижима щеток,
С – держатель щеток

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Соблюдая осторожность, установите регулятор напряжения со щетками и закрепите его винтами.
2. Установите защитный кожух генератора и закрепите его винтами.
3. Установите генератор.
4. Установите поликлиновой ремень привода генератора и отрегулируйте его напряжение.
5. Подсоедините провод массы к аккумулятору.
