17.1. Проверка уровня рабочей жидкости в коробке передач и главной передаче

Для контроля уровня жидкости в коробке передач прогреть двигатель и коробку передач, для чего на автомобиле надо проехать примерно 1,5 км.

Рис. 355. Метки на маслоизмерительном щупе автоматической коробки передач

Во время контроля уровня жидкости двигатель должен работать на холостом ходу. Рычаг управления автоматической коробкой передач должен находиться в положении «Р», автомобиль заторможен стояночным тормозом. Вынуть маслоизмерительный щуп, протереть его чистой ветошью без ворса и снова вставить в маслоналивное отверстие. Вынуть маслоизмерительный щуп, уровень должен находиться между двумя метками на щупе (рис. 355). Разница между верхней и нижней метками составляет 0,4 л.

Если рабочая жидкость сливалась, то коробку передач необходимо заполнять жидкостью в следующем порядке:

- используя воронку и шланг длиной примерно 0,5 м, заполнить коробку передач приблизительно 3,0 л жидкости ATF. Включить двигатель и переводить рычаг селектора автоматической коробкой передач поочередно в каждое положение, чтобы заполнить каналы рабочей жидкостью. После этого перевести рычаг снова в положение «Р». Затормозить автомобиль стояночным тормозом и установить частоту вращения, соответствующую режиму холостого хода. Снова проверить уровень жидкости, как описано выше. Ни в коем случае не переливать жидкость, так как в противном случае можно повредить коробку передач. В этом случае придется откачивать жидкость из коробки;

- при замене жидкости в преобразователе крутящего момента остается примерно 2,1 л и 0,5 л в картере коробки передач. Общий объем жидкости, необходимый для заполнения автоматической коробки передач, составляет 5,6 л;

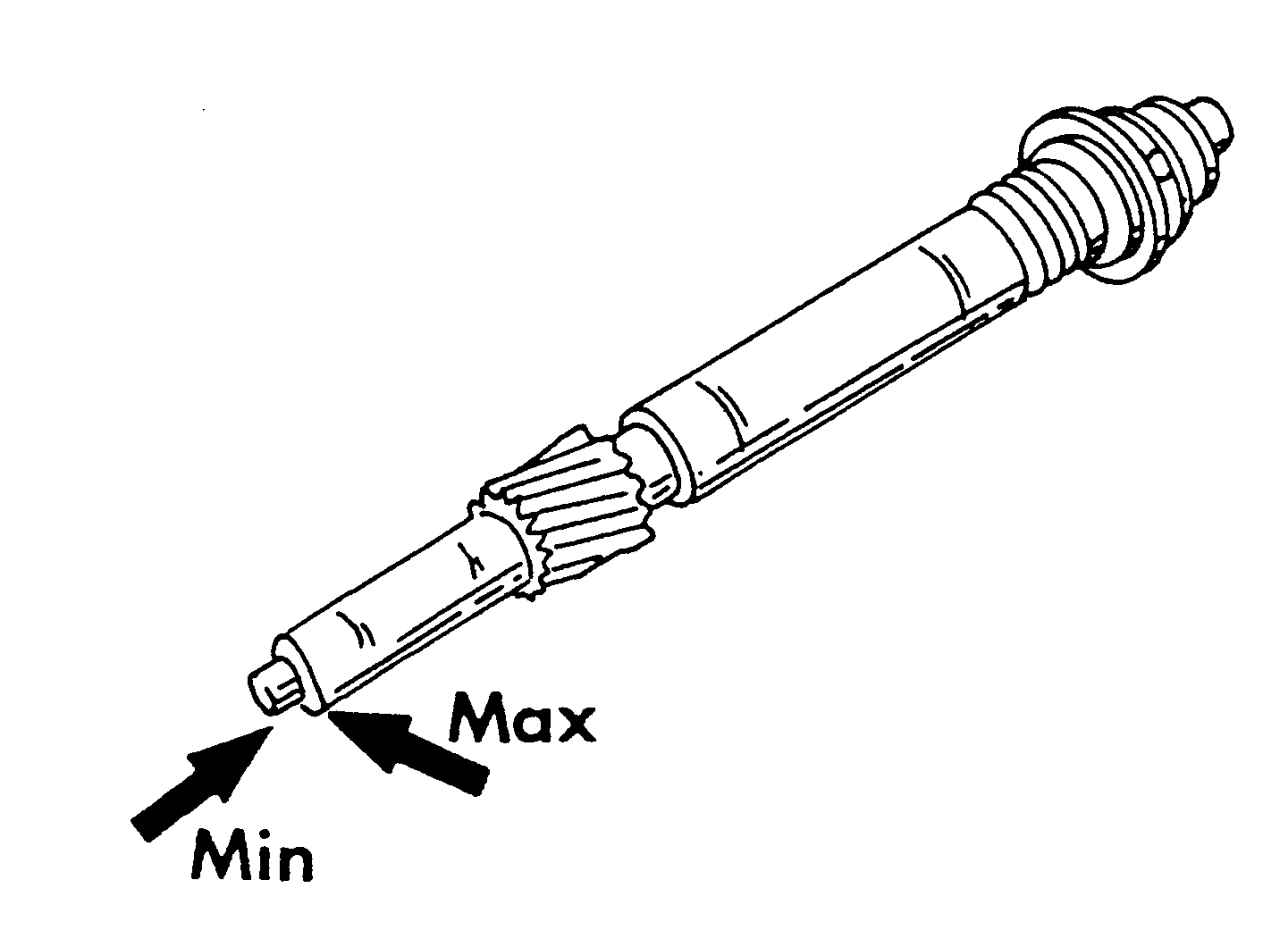

Рис. 356. Демонтированный валик привода тахометра. Уровень масла для главной передачи должен находиться между маркировками

- уровень масла в главной передаче необходимо контролировать через 10 000 км. Для измерения уровня масла вынимается валик привода тахометра. На нижней стороне можно видеть цапфу в виде уступа, по которому можно определить уровень масла. После извлечения валика, показанного на рис. 356, следует досуха его вытереть и вставить снова. Опять вынуть валик и определить уровень масла. Он должен находиться между отметками «MIN» и «MAX».

В случае необходимости следует заполнить главную передачу синтетическим масло G50. Общий объем, необходимый для заполнения главной передачи, составляет 0,75 л.
