19.42.2.1. Запорный палец

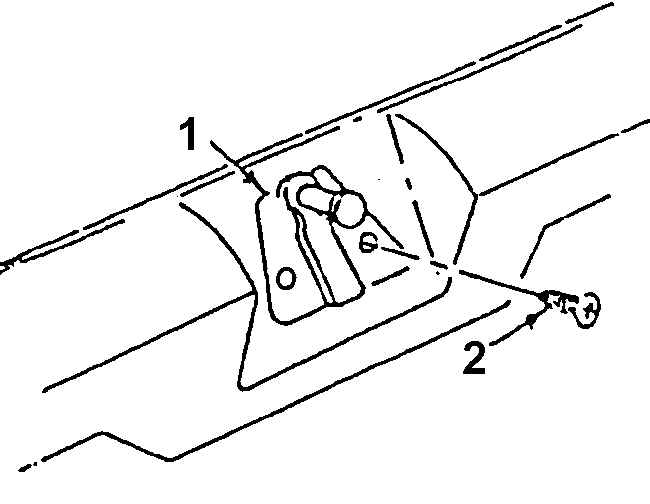

Запорный палец замка задней двери (кузов хетчбек)

1. ЗАПОРНЫЙ ПАЛЕЦ
2. ВИНТЫ (2 ШТ.)

Положение запорного пальца регулируется по высоте для обеспечения нормальной работы замка задней двери.

Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Два винта крепления запорного пальца.

2. Запорный палец с автомобиля.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Запорный палец на автомобиль. Ввернуть 2 крепежных винта.

2. Проверить работу замка задней двери и положение задней двери относительно проема кузова. При необходимости отрегулировать.
