13.2.2. Снятие и установка разжимного зажима

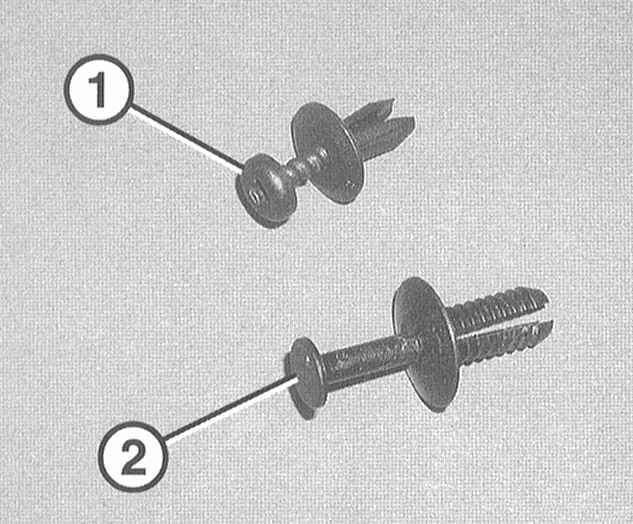

Разжимной зажим состоит из собственно зажима и пластмассового винта (1) или штифта (2). Пластмассовый винт вворачивается в отверстие зажима или же штифт вдавливается в зажим, в результате чего лапки зажима разжимаются.

Многие крышки и облицовки из пластмассы крепятся с помощью разжимных зажимов.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1 Пластмассовый винт: С помощью небольшой отвёртки немного выверните пластмассовый винт и выньте зажим за винт из отверстия.
2 Разжимной штифт: С помощью небольшой отвёртки или ногтями немного выньте штифт (2) из зажима.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Пластмассовый винт: Вставьте зажим с вывернутым пластмассовым винтом в отверстие и вверните винт.
2. Разжимной штифт: Вставьте зажим с вытянутым штифтом в отверстие и вдавите штифт.
3. Теперь зажим зафиксирован.
