2.7.1. Снятие и установка топливных форсунок

ВНИМАНИЕ

Важно поддерживать чрезвычайную чистоту при работе с топливной системой, так как даже крошечные частицы грязи могут привести к ненормальной работе системы или двигателя. Штуцеры топливной системы должны быть закрыты подходящими заглушками (по каталогу деталей Опель номер 45 06 154/ номер детали: 9201697). Уплотняющие заглушки – одноразового применения.

Снятие

Откройте капот.

Отсоедините аккумуляторную батарею.

Отсоедините заземляющий соединитель от зажима заземления, ослабив гайку крепления.

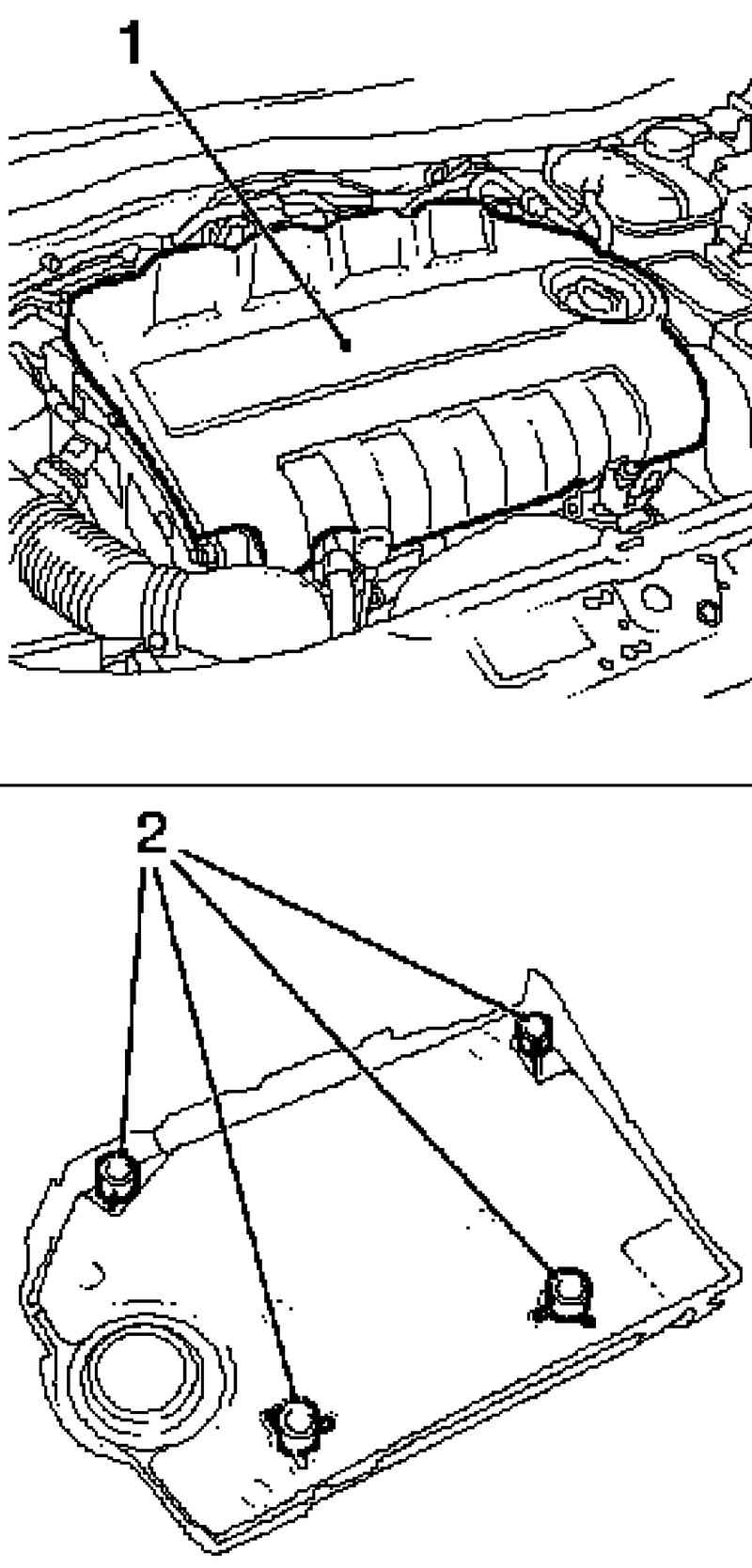

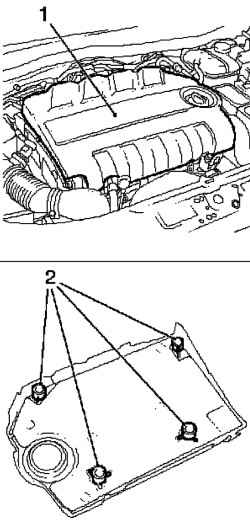

Рис. 2.266. Снятие крышки двигателя: 1 – крышка; 2 – опоры

Снимите крышку двигателя (рис. 2.266).

ПРИМЕЧАНИЕ

Снова прикрепите резиновые опоры которые, возможно, отсоединились при снятии, к крышке двигателя.

ВНИМАНИЕ

После разъединения трубопроводов высокого давления, закройте отверстия топливной форсунки и напорной камеры с защитными крышками.

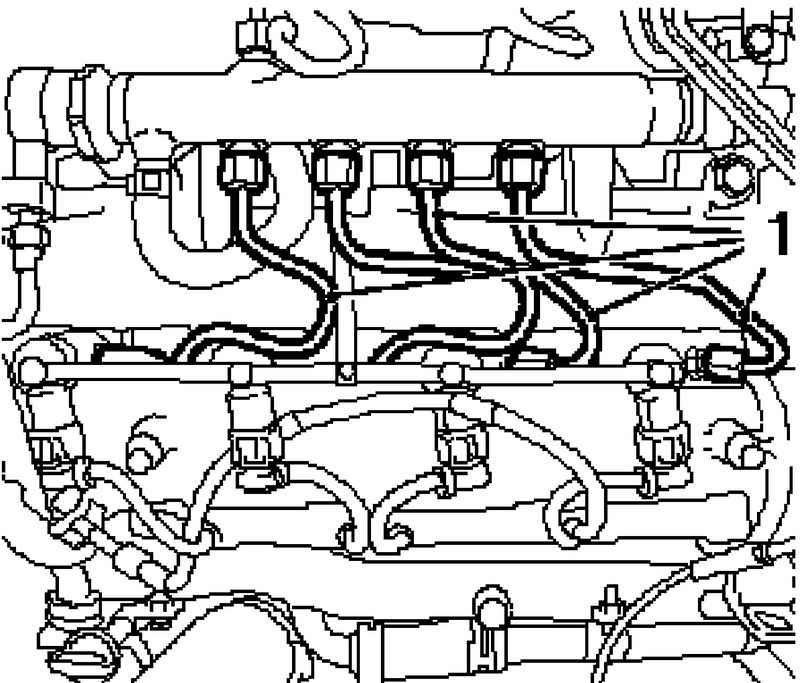

Рис. 2.267. Снятие трубопроводов: 1 – трубопроводы

Снимите 4 трубопровода высокого давления (рис. 2.267).

ВНИМАНИЕ

При отворачивании стопорной гайки, удерживайте форсунку открытым гаечным ключом.

Отверните 8 стопорных гаек.

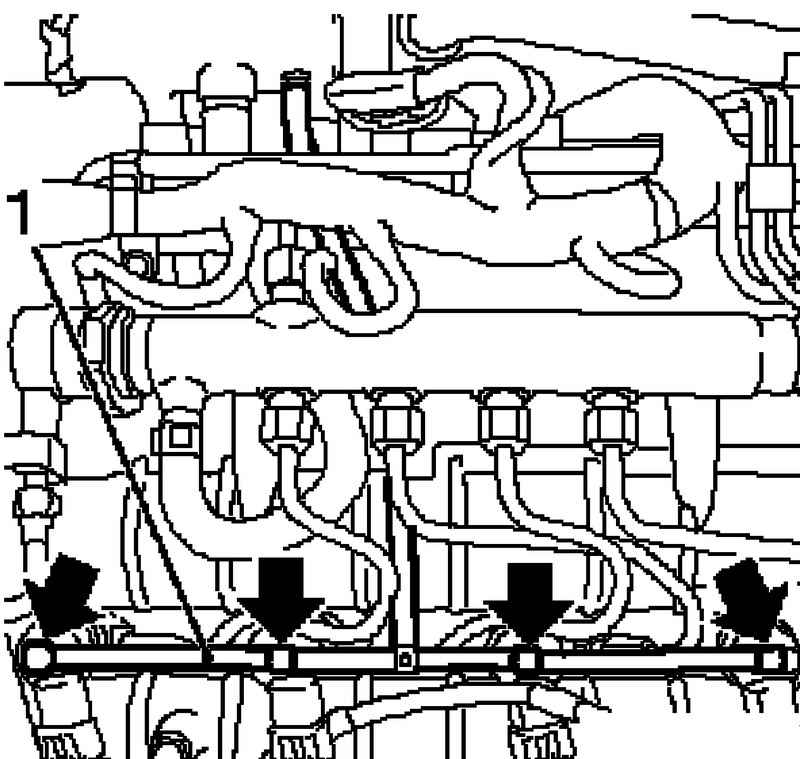

Рис. 2.268. Отсоединение маслопровода: 1 – маслопровод

Отсоедините маслопровод (рис. 2.268).

ПРИМЕЧАНИЕ

Маслопровод не может быть отсоединен от демпфирующего корпуса возврата топлива.

Снимите 4 хомута (стрелки на рисунке 2.268).

Снимите маслопровод.

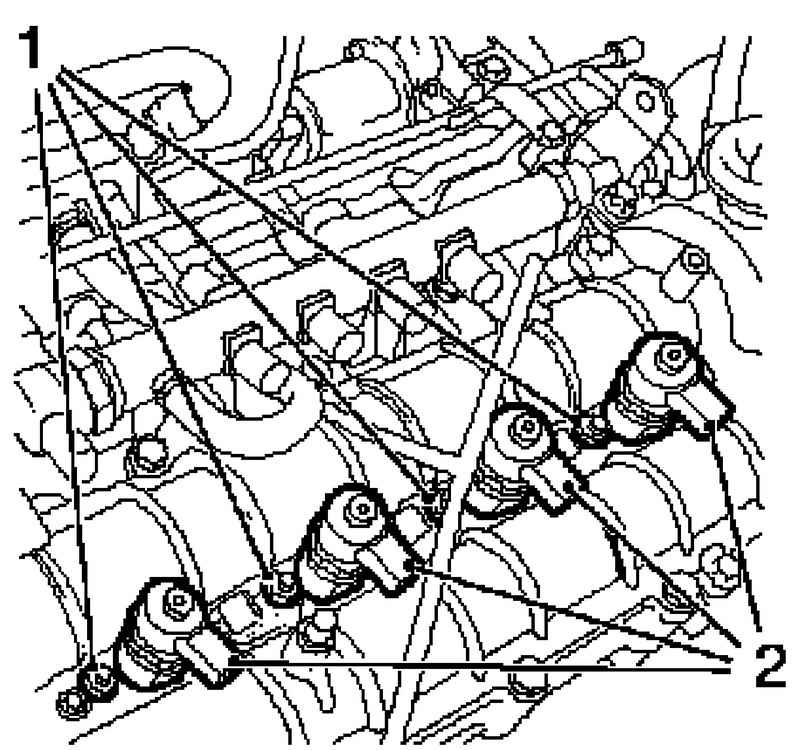

Рис. 2.269. Снятие топливных форсунок: 1 – гайки; 2 – форсунки

Снимите 4 топливных форсунки, отвернув 4 гайки крепления (рис. 2.269).

ПРИМЕЧАНИЕ

Если топливные форсунки не могут быть сняты вручную, используйте специальный инструмент В 46786 совместно с KM-328-B.

Установка

Очистите 4 кожуха топливных форсунок.

ПРИМЕЧАНИЕ

Чтобы очистить седла топливной форсунки, установите В 47632 с грубой шерстью в кожух топливной форсунки и очистите седло топливной форсунки. Повторите процесс очистки чистой шерстью.

Установите 4 топливных форсунки.

Замените 4 уплотнительных кольца.

Установите 4 топливных форсунки с кронштейном.

ПРИМЕЧАНИЕ

Последовательность установки – цилиндр 4, 3, 2, 1.

Затяните 4 гайки моментом 25 Н·м.

Присоедините маслопроовод.

Подключите 4 маслопровода к топливным форсункам.

ВНИМАНИЕ

При затяжке стопорной гайки удерживайте топливную форсунку открытым гаечным ключом. Нагнетательные трубопроводы могут только быть подключены только один раз.

Установите 4 новых трубопровода высокого давления.

Затяните 4 стопорных гайки (M12) моментом 25 Н·м.

Затяните 4 стопорных гайки (M14) моментом 23 Н·м.

Подключите аккумуляторную батарею.

Присоедините заземляющий соединитель к зажиму заземления. Затяните гайку.

Проверьте герметичность топливной системы.

ВНИМАНИЕ

Перед проверкой наденьте защитные очки и защитные перчатки.

Запустите двигатель.

Установите крышку двигателя.

Запрограммируйте энергозависимую память.

Закройте капот.
