2.7.12. Снятие и установка емкости с активированным углем

Снятие

Отсоедините линии с использованием специального инструмента KM-796-A.

Снимите переднее правое колесо

Снимите защитную облицовку, крыло,

Отсоедините разъем жгута проводов от лампы указателя поворота на крыле и снимите лампу указателя поворота

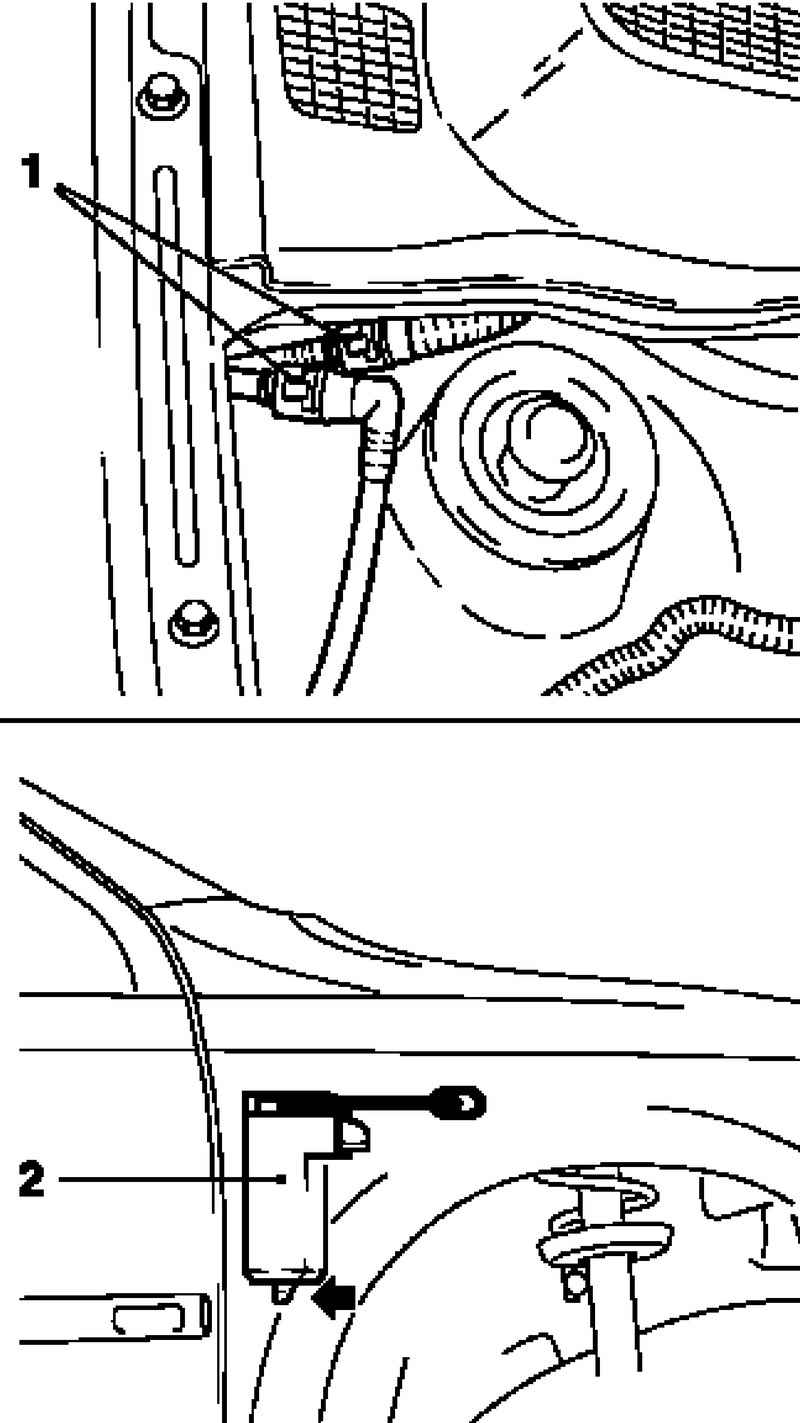

Рис. 2.308. Снятие емкости с активированным углем: 1 – линии; 2 – емкость с активированным углем

Отверните болт крепления (стрелка) и снимите емкость с активированным углем (рис. 2.308).

Установка

Установите емкость с активированным углем и закрепите на кузове.

Установите лампу указателя поворота на крыле и присоедините разъем жгута проводов к лампе указателя поворота.

Установите защитную облицовку, крыло.

Установите колесо, затяните болты крепления моментом 110 Н·м.

Присоедините линии.
