2.7.16. Система выпуска (Z 14 XEP, Z 14 XEL, Z 16 XEP)

Конструкция системы выпуска двигателей Z 14 XEP, Z 14 XEL и Z 16 XEP Astra-H является по существу одинаковой.

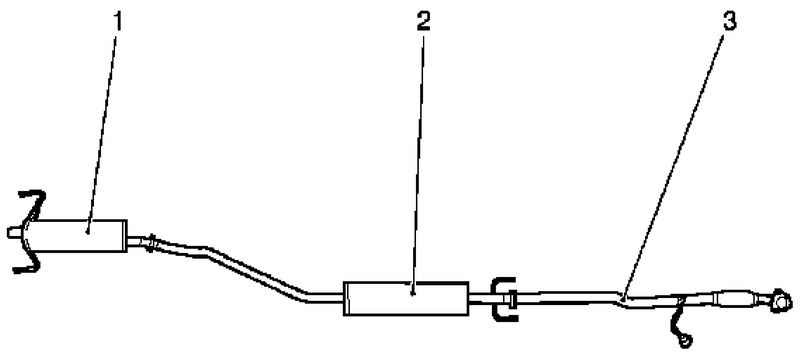

Рис. 2.316. Конструкция системы выпуска (Z 14 XEP, Z 14 XEL, Z 16 XEP): 1 – оконечный глушитель с выхлопной трубой; 2 – центральная выхлопная труба с центральным глушителем; 3 – передняя выхлопная труба с гибкой трубой

На схеме ниже показано положение и расположение отдельных узлов системы выпуска (рис. 2.316).
