8.5.2. Разборка и сборка

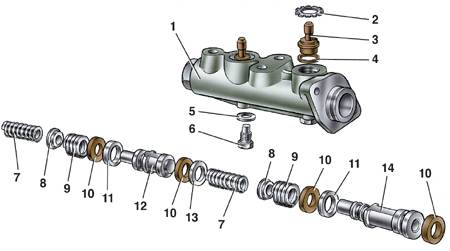

Детали главного цилиндра привода тормозов

1 – корпус цилиндра;
2 – стопорная шайба;
3 – штуцер;
4 – уплотнительная прокладка;
5 – уплотнительная шайба;
6 – стопорный винт поршня;
7 – возвратные пружины поршней;
8 – чашка;

9 – прижимная пружина уплотнительного кольца;
10 – уплотнительное кольцо;
11 – распорное кольцо;
12 – поршень привода задних тормозов;
13 – шайба;
14 – поршень привода передних тормозов

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выверните стопорные винты 6 и выньте все детали в порядке, указанном на рисунке.

2. Сборку цилиндра проводите в последовательности, обратной разборке.

3. Детали смазывайте тормозной жидкостью.

4. При сборке используйте приспособление 67.7853.9543.
