8.5. Главный цилиндр

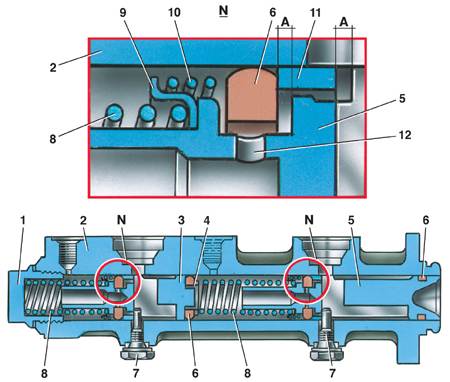

Главный цилиндр гидравлического привода тормозов

1 – пробка;
2 – корпус цилиндра;
3 – поршень привода задних тормозов;
4 – шайба;
5 – поршень привода передних тормозов;
6 – уплотнительное кольцо;
7 – стопорные винты;
8 – возвратные пружины поршней;

9 – тарелка пружины;
10 – прижимная пружина уплотнительного кольца;
11 – распорное кольцо;
12 – впускное отверстие;
А – компенсационное отверстие (зазоры между уплотнительным кольцом 6, распорным кольцом 11 и поршнем 5)

В главном тормозном цилиндре расположены поршни 3 и 5, которые приводят в действие разные контуры. Оба поршня занимают исходное положение под действием пружин 8, которые отжимают поршни до упора в винты 7.

Герметичность поршней в цилиндре обеспечивается четырьмя уплотнительными кольцами 6. Спереди корпус закрыт пробкой 1.
