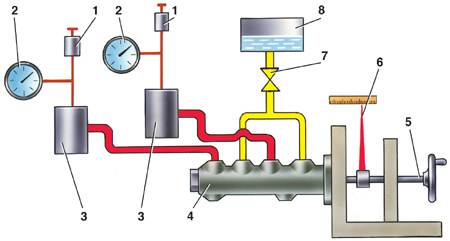

8.5.4. Проверка герметичности главного цилиндраСхема проверки герметичности главного цилиндра
1 – клапан для прокачки;
2 – манометр;
3 – поглощающий цилиндр;
4 – главный цилиндр;
|
5 – маховик;
6 – указатель смещения толкателя;
7 – кран;
8 – сосуд |
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите главный цилиндр на стенд и подсоедините
его к элементам стенда, как показано на рисунке. |
| 2. Откройте клапаны 1 для прокачки стенда и,
перемещая несколько раз поршни главного цилиндра на полную длину их
хода, прокачайте систему. Затем закройте клапаны 1. |
| 3. Вращая маховик 5, медленно передвигайте
поршни главного цилиндра до тех пор, пока давление, контролируемое
манометрами 2, не достигнет 12,5 МПа (125 кгс/см2). |
| 4. В этом положении заблокируйте толкатель главного
цилиндра. Указанное давление должно оставаться постоянным не менее
5 с. |
| 5. В случаях утечки жидкости или снижения постоянного
давления в течение 5 с замените уплотнители поршней цилиндра.
|
|
|
