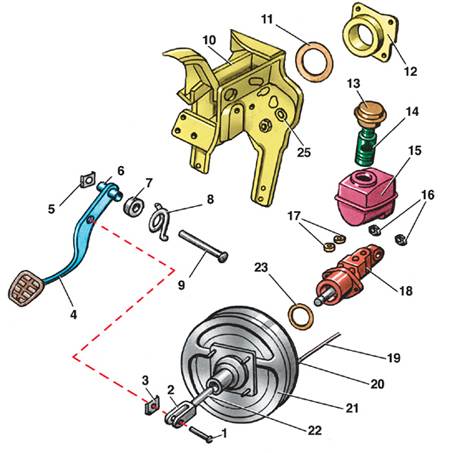

10.2. Педаль тормозаДетали привода тормозов
|
1 – палец;
2 – вилка толкателя;
3 – стопорное кольцо;
4 – педаль тормоза;
5 – стопорное кольцо;
6 – втулка педали тормоза;
7 – втулка;
8 – возвратная пружина;
9 – ось;
10 – кронштейн;
11 – прокладка;
12 – кронштейн;
13 – пробка;
|
14 – датчик уровня жидкости;
15 – бачок;
16 – гайка;
17 – втулка;
18 – главный тормозной цилиндр;
19 – вакуумный шланг;
20 – обратный клапан;
21 – вакуумный усилитель;
22 – толкатель;
23 – прокладка;
24 – гайка;
25 – шайба |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снять педаль сцепления (см. подраздел
4.2.3). |
| 2. Снять стопорное кольцо
3 крепления вакуумного усилителя. |
| 3. Снять палец 1 крепления вакуумного усилителя. |
| 4. Отсоединить вилку 2 толкателя 22 вакуумного
усилителя 21 от педали 4 тормоза. |
| 5. Снять стопорное кольцо 5. |
| 6. Отцепить возвратную пружину 8. |
| 7. Вынуть ось 9 и снять педаль 4 тормоза, возвратную
пружину 8 и втулку 7. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установку педали тормоза производят в порядке,
обратном снятию, с учетом следующего. |
| 2. Очистить ось 9 и втулку 7. |
| 3. Если педаль болтается на оси 9 или визуально
виден износ оси, то ось необходимо заменить. Если после установки
новой оси 9 педаль все еще болтается, необходимо заменить втулку 7. |
| 4. Смазать ось 9 и втулку 7 универсальной смазкой. |
|
|
|
