10.7. Передний тормоз

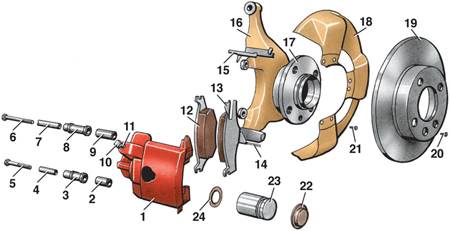

Тормоз переднего колеса

1 – суппорт;
2, 9 – втулки;
3, 8 – вкладыши;
4, 7 – втулки;
5, 6 – болты;
10 – колпачок;
11 – клапан выпуска воздуха;
12 – внутренняя тормозная колодка;
13 – наружная тормозная колодка;
14, 15 – фиксаторы;

16 – поворотный кулак;
17 – ступица;
18 – защитный кожух;
19 – тормозной диск;
20 – винт;
21 – болт;
22 – защитный колпак;
23 – поршень;
24 – манжета

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поставить автомобиль на стояночный тормоз.

2. Подложить бруски под задние колеса.

3. Ослабить болты крепления колес.

4. Приподнять переднюю часть автомобиля и установить ее на колеса.

5. Снять колеса.

6. Промыть тормоза теплой водой и просушить.

Предупреждение

Применение для очистки тормозов бензина, дизельного топлива или каких-либо других минеральных растворителей недопустимо.

7. Отвернуть на пол-оборота контргайку наконечника тормозного шланга на суппорте 1 (см. рис. Тормоз переднего колеса) и снова завернуть, не затягивая, для облегчения дальнейшего демонтажа.

8. Снять колпачок 10 с клапана 11 выпуска воздуха.

9. Отвернуть верхний 6 и нижний 5 болты крепления суппорта 1 к поворотному кулаку 16.

10. Запомнить расположение втулок 4 и 7 и вынуть их.

11. Снять суппорт 1, сначала вытащив его нижнюю часть.

12. Подвесить суппорт на проволоке к кузову, следя за тем, чтобы суппорт не свешивался вниз и не перекручивал тормозные шланги.

13. Промаркировать тормозные колодки 12 и 13 так, как они были установлены.

Предупреждение

Недопустима замена внутренней и внешней колодок между собой, а также между левым и правым колесом. Это может привести к неравномерному торможению.

14. Снять тормозные колодки 12 и 13 и фиксаторы 14 и 15.

15. Очистить от грязи и ржавчины тормозной диск 19 (не трогая его рабочую поверхность).

16. Установить емкость под суппорт 1.

17. Отвернуть наконечники тормозных шлангов от суппорта и заткнуть отверстие тормозных шлангов.

18. Вывернуть из суппорта 1 клапан 11 выпуска воздуха.

19. Снять с поршня 23 защитный колпак 22.

20. Вынуть поршень 23, зажав плоскогубцами посадочное место защитного колпака.

Предупреждение

Если возникнут затруднения при вынимании поршня из цилиндра, то надо снова вкрутить клапан 11 выпуска воздуха и установить тормозные шланги и нажатием на педаль тормоза вытолкнуть поршень.

Для удаления манжеты использовать деревянную или пластмассовую лопатку. Применение металлических предметов нежелательно, так как можно повредить внутреннюю поверхность цилиндра.

21. Вынуть манжету 24.

22. Промыть все детали водой с моющим средством и просушить.

23. Проверить рабочие поверхности поршня 23 и цилиндра.

Предупреждение

При наличии на рабочих поверхностях поршня и цилиндра следов износа, заеданий и забоин заменить поршень и суппорт в комплекте.

Проверка состояния рабочих поверхностей тормозного диска

Предупреждение

Проверка состояния рабочих поверхностей тормозного диска производится без снятия диска с автомобиля.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Очистить тормозной диск 19 (см. рис. Тормоз переднего колеса).

2. Замерить микрометром толщину диска (значения см. в подразделе 10.1).

Предупреждение

Если толщина диска менее допустимой или глубина рисок превышает допустимую величину, то диск надо заменить. При неглубоких рисках диск можно снять и прошлифовать, но с учетом того, чтобы его окончательная толщина была не менее допустимой.

3. Проверить биение рабочих поверхностей тормозного диска по отношению к плоскости его вращения (значения см. в подразделе 10.1).

Предупреждение

Если биение диска превышает допустимое, то необходимо снять диск и прошлифовать его, но с учетом того, чтобы его окончательная толщина была не менее допустимой. В противном случае заменить диск.

Снятие тормозного диска

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Открутить винт 20.

2. Снять тормозной диск 19.

3. Открутить болты 21.

4. Снять защитный кожух 18.

Установка тормозного диска

Установку тормозного диска производят в порядке, обратном снятию. Предварительно очищают сопрягающиеся поверхности ступицы колеса и тормозного диска.

ПОРЯДОК ВЫПОЛНЕНИЯ

Предупреждение

Манжета 24 (см. рис. Тормоз переднего колеса) и защитный колпак 22 поршня 23 подлежат обязательной замене.

1. Смазать внутреннюю поверхность цилиндра тормозной жидкостью.

2. Смазать новую манжету 24 тормозной жидкостью и вставить в гнездо цилиндра.

3. Смазать новый защитный колпак 22 тормозной жидкостью и надеть на поршень 23.

4. Вставить поршень 23 в цилиндр усилием пальцев, не применяя какой-либо инструмент.

5. Ввернуть клапан 11 выпуска воздуха.

6. Снять заглушку с тормозного шланга и установить тормозной шланг на суппорт 1, но не затягивая контргайку наконечника шланга.

7. Установить фиксаторы 14 и 15.

8. Установить тормозные колодки 12 и 13 в соответствии с ранее сделанными метками.

9. Установить суппорт на поворотный кулак 16, начиная с верхней части, а затем поворачивая вниз.

10. Установить верхний болт 6 вместе с втулкой 7.

11. Установить нижний болт 5 вместе с втулкой 4.

12. Затянуть болты 5 и 6 моментом 40 Н·м.

13. Затянуть контргайку наконечника тормозного шланга, не допуская при этом перекручивания шлангов.

14. Прокачать тормозную систему, начиная эту операцию с удаления воздуха из установленного суппорта.
