10.4. Вакуумный насос (модели с дизельным двигателем)

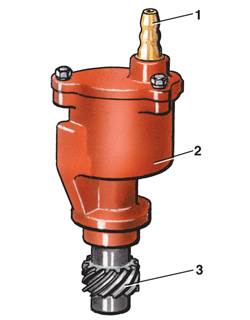

Вакуумный насос

1 – штуцер;

2 – корпус;

3 – шестерня привода

На моделях автомобилей с дизельными двигателями в вакуумном усилителе рязрежение создается вакуумным насосом с приводом от промежуточного вала двигателя.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоединить гибкий шланг от штуцера 1 (см. рис. Вакуумный насос).

2. Открутить болт 15 (см. рис. Детали системы смазки дизельного двигателя) и снять держатель 16.

3. Снять вакуумный насос 17 с прокладкой 18 и шестерней привода 19.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установить вакуумный насос с шестерней привода 19 и новой прокладкой 18 на блок двигателя так, чтобы выступ на оси масляного насоса попал в паз на оси вакуумного насоса.

2. Установить держатель 16 и закрутить болт 15 моментом 25 Н·м.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоединить гибкий шланг от штуцера 1 (см. рис. Вакуумный насос).

2. Запустить двигатель.

3. Закрыть отверстие штуцера и проверить, создается ли рязрежение. Если этого не происходит – заменить вакуумный насос.
