10.8. Замена тормозных колодок в тормозах типа Girling

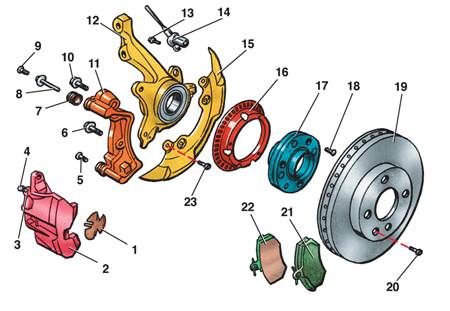

Тормоз переднего колеса типа Girling

1 – теплоизоляционный кожух;
2 – корпус цилиндра;
3 – клапан выпуска воздуха;
4 – колпачок;
5 – болт;
6 – болт;
7 – втулка;
8 – направляющий стержень;
9 – болт;
10 – болт;
11 – суппорт;
12 – поворотный кулак;
13 – болт;

14 – датчик оборотов колеса (только на моделях с АБС);
15 – защитный кожух;
16 – ротор датчика оборотов колеса (только на моделях с АБС);
17 – ступица;
18 – болт;
19 – тормозной диск;
20 – болт;
21 – наружная колодка;
22 – внутренняя колодка;
23 – болт

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выполнить пп. 1–6 подраздела 10.7.

2. Отвернуть нижний болт 5 (см. рис. Тормоз переднего колеса типа Girling) крепления корпуса 2 цилиндра к суппорту 11.

3. Ослабить верхний болт 9 крепления корпуса 2 цилиндра к суппорту 11.

4. Повернуть корпус 2 цилиндра вверх.

5. Снять тормозные колодки 21 и 22.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Очистить тормозные колодки и их посадочные места.

2. Проверить толщину тормозных колодок вместе с накладками (значения см. в подразделе 10.1).

3. Проверить тормозной диск (см. подраздел 10.7).

4. Проверить защитный колпак поршня. Поврежденный колпак заменить.

5. Проверить крепление теплоизоляционного кожуха 1 поршня.

6. Установить тормозные колодки 21 и 22 в суппорт 11, следя за тем, чтобы нажимные пружины стояли вертикально вверх и параллельно верхнему краю тормозных колодок.

7. Повернуть корпус цилиндра вниз и установить его на место.

8. Закрутить болт 5 моментом 35 Н·м.

9. Выкрутить болт 9 и заменить защитную втулку 7 направляющего стержня 8.

10. Закрутить болт 9 моментом 35 Н·м, придерживая направляющий стержень 8.

11. Прокачать тормозную систему.
