10.6. Регулятор давления

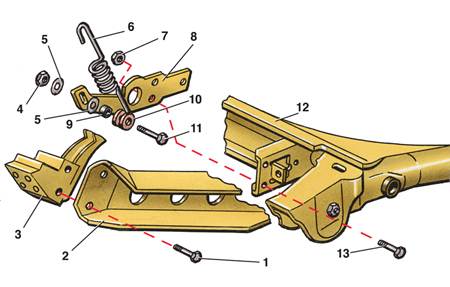

Детали регулятора давления

1 – болт;
2 – кронштейн;
3 – регулятор давления;
4 – гайка;
5 – шайба;
6 – пружина;
7 – гайка;

8 – кронштейн;
9 – распорная втулка;
10 – втулка;
11 – болт;
12 – балка;
13 – болт

Предупреждение

Регулировку регулятора давления рекомендуется производить на станции технического обслуживания, где есть специальное оборудование.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отвернуть трубопроводы от регулятора 3 давления (см. рис. Детали регулятора давления).

2. Снять пружину 6.

3. Отвернуть болты 1 крепления регулятора давления.

4. Снять регулятор давления.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установить регулятор 3 давления и закрутить болты 1.

2. Надеть пружину 6.

3. Ввернуть трубопроводы.

4. Прокачать тормозную систему.

5. Отрегулировать регулятор давления на станции технического обслуживания.
