11.12. Наружный замок двери

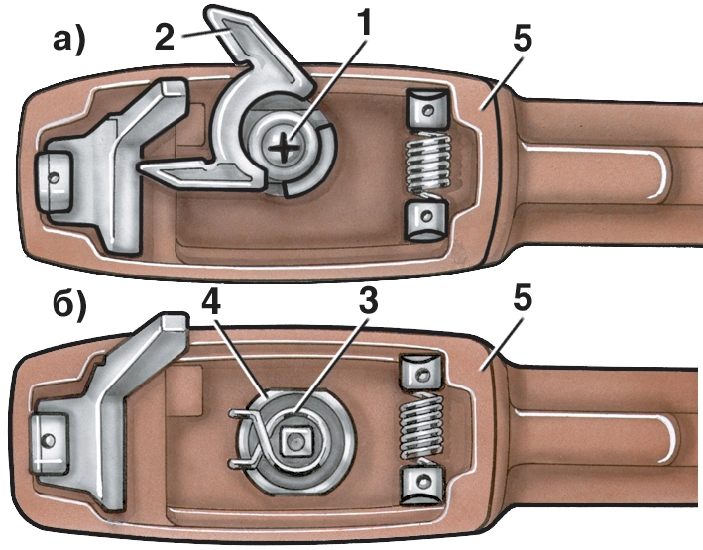

Наружный замок двери

а – вид с установленным поводком;
б – вид со снятым поводком;
1 – винт;
2 – поводок;
3 – пружина;
4 – выключатель замка;
5 – дверная ручка

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять дверную ручку (см. подраздел 11.11).

2. Вставить ключ в замок.

3. Отвернуть винт 1 (верхний рисунок).

4. Снять поводок 2 выключателя замка двери.

5. Снять пружину 3 (нижний рисунок).

6. Снять выключатель 4 замка с вставленным ключом.

Предупреждение

Вынимать ключ из выключателя замка можно только после того, как обмотали выключатель замка изоляционной лентой, иначе выпадут сувалды замка.

На корпусе выключателя замка нанесен номер кода для ключа.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установить выключатель 4 замка в дверную ручку.

2. Установить пружину так, чтобы ее концы были закреплены за выступ на корпусе выключателя замка.

3. Установить поводок 2 на квадратное посадочное место корпуса выключателя 4 замка.

4. Закрутить винт 1.

5. Установить дверную ручку 5 на дверь (см. подраздел 11.11).
