11.5. Панель передка

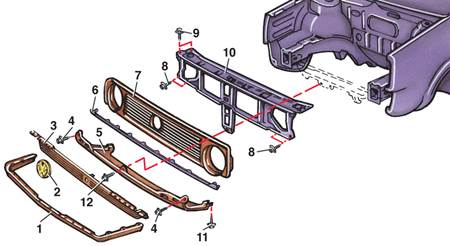

Детали передка

1 – декоративная накладка;
2 – заводской знак;
3 – декоративная решетка;
4 – болт;
5 – брызговик;
6 – накладка;

7 – облицовка;
8 – болт;
9 – болт;
10 – панель передка;
11 – болт;
12 – шуруп

Регулировка замка капота

1 – регулировочный винт;

2 – пружина;

3 – гайка

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять буфер (см. подраздел 11.1).
2. Снять облицовку радиатора (см. подраздел 11.4).
3. Открутить девять шурупов и снять декоративную накладку 1.
4. Отвернуть болты 4 и 12 (3 болта).
5. Отцепить защелку крепления декоративной решетки 3 к панели 10 передка.
6. Снять брызговик 5 облицовки радиатора вместе с декоративной решеткой 3.
	7. Снять тросик 1 с рычага 2 замка капота (3 – пружина).
8. Отсоединить крепеж оболочки тросика на панели передка.
9. Отсоединить колодки с проводами от разъемов фар и звукового сигнала.
10. Отсоединить крепеж проводов звукового сигнала от панели передка.
11. Отвернуть болт 11 (см. рис. Радиатор и вентилятор системы охлаждения двигателей рабочим объемом 1,1 и 1,3 л) или (см. рис. Детали системы охлаждения двигателей рабочим объемом 1,6 и 1,8 л).
12. Снять съемный кронштейн 14 (см. рис. Радиатор и вентилятор системы охлаждения двигателей рабочим объемом 1,1 и 1,3 л) или 15 (см. рис. Детали системы охлаждения двигателей рабочим объемом 1,6 и 1,8 л) радиатора.
13. Отвернуть болт 11 (см. рис. Радиатор и вентилятор системы охлаждения двигателей рабочим объемом 1,1 и 1,3 л) или 13 (см. рис. Детали системы охлаждения двигателей рабочим объемом 1,6 и 1,8 л) крепления радиатора.
14. Отвернуть болты 8 и 9 (по четыре с каждой стороны).
15. Снять панель 10 передка вместе с фарами и звуковым сигналом.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установить панель 10 передка.
2. Закрутить болты 8 и 9 (по четыре с каждой стороны).
3. Закрутить болт 11 (см. рис. Радиатор и вентилятор системы охлаждения двигателей рабочим объемом 1,1 и 1,3 л) или 13 (см. рис. Детали системы охлаждения двигателей рабочим объемом 1,6 и 1,8 л) крепления радиатора.
4. Установить съемный кронштейн соответственно 14 (см. рис. Радиатор и вентилятор системы охлаждения двигателей рабочим объемом 1,1 и 1,3 л) или 15 (см. рис. Детали системы охлаждения двигателей рабочим объемом 1,6 и 1,8 л) радиатора.
5. Закрутить болт соответственно 11 или 13.
6. Присоединить колодки с проводами к разъемам фар и звукового сигнала.
	7. Надеть тросик 1 на рычаг 2 замка капота (3 – пружина).
8. Закрепить оболочку тросика на панели передка.
9. Закрепить провода звукового сигнала на панели передка.
10. Установить брызговик 5 облицовки радиатора и закрутить болты 4 и 12.
11. Установить декоративную решетку 3, защелкнув ее в пазу на панели передка.
12. Установить декоративную накладку 1 и закрутить девять шурупов 11
13. Установить буфер (см. подраздел 11.1).
14. Закрыть капот и проверить, защелкивается ли замок и находится ли капот на одном уровне с крыльями, и при необходимости отрегулировать.
15. Установить облицовку радиатора (см. подраздел 11.4). после регулировки.

Регулировка замка капота и положения капота относительно крыльев

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Расконтрить гайку 3 (см. рис. Регулировка замка капота) и отрегулировать регулировочным винтом 1 положение защелки так, чтобы капот плотно закрывался.

2. Отрегулировать, при несовпадении поверхностей капота и крыльев, резиновые амортизаторы с обеих сторон кронштейна замка на требуемую высоту, после чего вновь проверить работу замка капота.
