11.15. Наружное зеркало заднего вида МОДЕЛИ ВЫПУСКА ДО 07.1987 Г. (ЗЕРКАЛО С РУЧНОЙ РЕГУЛИРОВКОЙ)

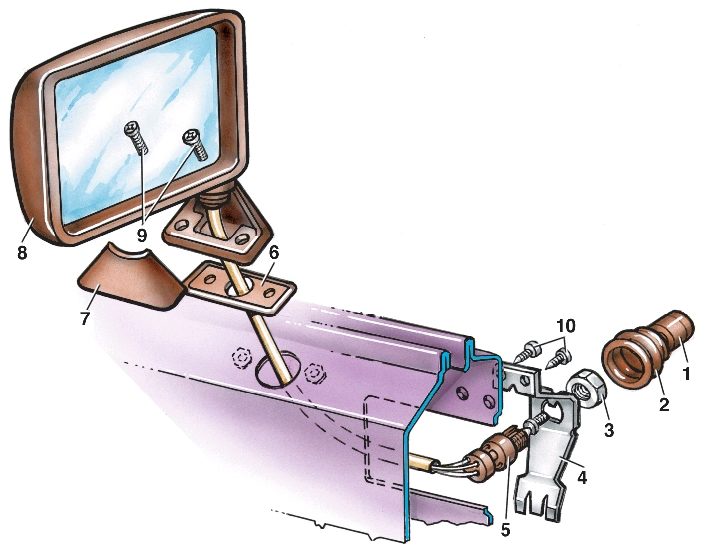

Наружное зеркало заднего вида с ручной регулировкой выпуска до 07.1987 г.
1 – ручка;
2 – защитный кожух;
3 – гайка;
4 – кронштейн;
5 – механизм регулировки;
|
6 – прокладка;
7 – декоративный кожух;
8 – зеркало;
9 – винт;
10 – болт
|
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снять ручку 1. |
| 2. Снять защитный кожух 2. |
| 3. Снять обивку панели двери (см. подраздел
11.16). |
| 4. Отвернуть гайку 3. |
| 5. Снять декоративный кожух 7. |
| 6. Отвернуть винты 9. |
| 7. Снять зеркало 8 вместе с механизмом регулировки
5. |
|
Установку наружного зеркала заднего вида производят в порядке, обратном снятию.
МОДЕЛИ ВЫПУСКА ПОСЛЕ 07.1987 Г. (ЗЕРКАЛО С РУЧНОЙ РЕГУЛИРОВКОЙ)
С 08.1987 произошли изменения в конструкции крепления зеркала к кузову и
крепления отражающего элемента в корпусе.

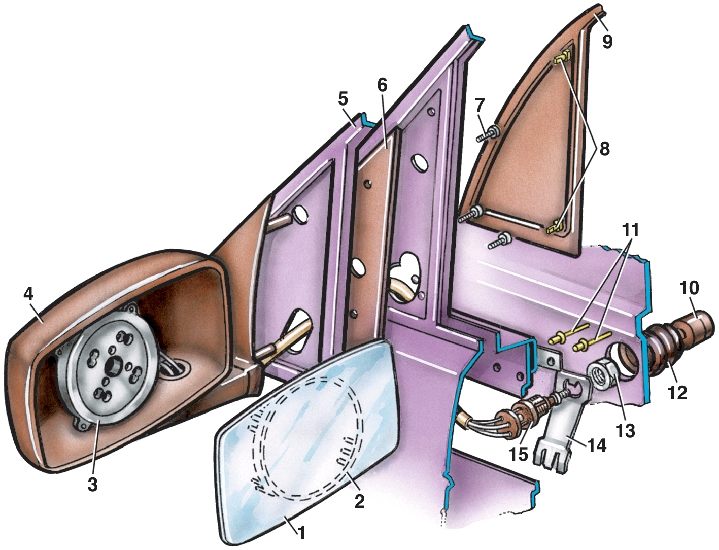

Наружное зеркало заднего вида с ручной регулировкой выпуска
с 07.1987 г.
1 – отражающий элемент;
2 – установочный штифт;
3 – механизм;
4 – корпус;
5 – декоративная вставка;
6 – прокладка;
7 – винт;
8 – штифт;
|
9 – рамка двери;
10 – ручка;
11 – пистон;
12 – защитный кожух;
13 – гайка;
14 – кронштейн;
15 – механизм регулировки
|
Снятие и установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
|
1. При демонтаже отражающего
элемента наклеить кусочки изоляционной ленты 1 на корпус 4 зеркала,
чтобы предохранить корпус . Поддеть отражающий элемент 3 деревянной
лопаткой 2 снизу, а затем сверху и вынуть его из корпуса 4. |
| 2. Установить отражающий элемент
штифтами 2 (см. рис. Наружное зеркало
заднего вида с ручной регулировкой выпуска с 07.1987 г.) в
посадочные места и аккуратно надавить на середину отражающего элемента
1 так, чтобы он встал на место. |
| 3. Остальные действия по снятию
и установке зеркала аналогичны раннему выпуску (см. выше). |
|
МОДЕЛИ ВЫПУСКА ДО 07.1987 Г. (ЗЕРКАЛО С ЭЛЕКТРИЧЕСКОЙ РЕГУЛИРОВКОЙ)
Механизм электропривода регулировки
|
|
1 – винт;
2 – электродвигатель;
3 – корпус;
4 – провода |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
|
1. Повернуть фиксатор 2 с помощью
отвертки 1 в направлении, указанном стрелкой. Вынуть отражающий элемент
3 из корпуса 4. |
| 2. Открутить винты 1 (см. рис.
Механизм электропривода регулировки).
|
| 3. Снять электродвигатель 2. |
| 4. Отсоединить провода 4. |
| 5. Снять выключатель с обивки панели
двери. |
| 6. Отсоединить колодку. |
| 7. Снять обивку панели двери (см.
подраздел 11.16). |
| 8. Снять защитную пленку. |
| 9. Ослабить хомут крепления проводов. |
| 10. Разъединить контакты проводов |
| 11. Отвернуть винты крепления корпуса
зеркала к двери и снять его. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установку наружного зеркала
заднего вида производят в порядке. При установке подсоединить провода
к электродвигателю в соответствии с цветом. |
| 2. Приклеить защитную пленку с
помощью двусторонней клеящей ленты. |
|
|
3. Повернуть до упора фиксатор
2 в направлении, указанном стрелкой. Установить отражающий элемент
3 в корпус 4. Повернуть фиксатор 2 с помощью отвертки 1 в направлении,
противоположном направлению стрелки. |
|
|
