11.22. Переднее сиденье

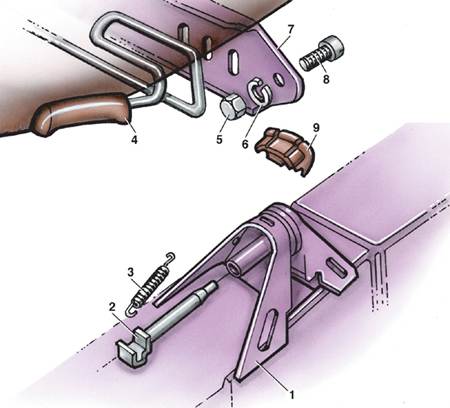

Механизм фиксации переднего сиденья
|
|
1 – кронштейн;
2 – шток;
3 – пружина;
4 – ручка;
5 – гайка; |
6 – стопорное кольцо;
7 – салазки;
8 – болт;
9 – направляющая |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
|
1. Отстегнуть защелку в задней
части защитной накладки 1. На автомобилях выпуска с 1986 г. вместо
защелки установлен винт, который необходимо отвернуть. |
| 2. Продвинуть защитную накладку
1 в сторону задней части автомобиля и снять ее. |
| 3. Сдвинуть сиденье вперед. |
| 4. Открутить гайку 5. |
| 5. Снять стопорное кольцо 6 и болт
8. |
| 6. Повернуть ручку 4 и, держа ее,
выдвинуть назад сиденье с направляющих. Ручку 4 держать необходимо,
чтобы шток 2 фиксатора не блокировал сиденье через отверстия в салазках
7. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установку переднего сиденья производят
в порядке, обратном снятию. При установке проверить состояние передних
и задних направляющих салазок и при необходимости заменить. |
| 2. Завернуть гайку 5 моментом 1,5 Н·м. |
|
|
|
