11.24. Механизм управления отопителем

Механизм управления отопителем

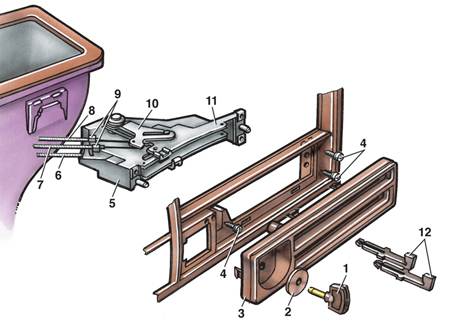

1 – ручка переключателя электродвигателя;
2 – шайба;
3 – панель отопителя;
4 – винт;
5 – кронштейн;
6 – тяга заслонки радиатора;

7 – тяга заслонки нижнего воздушного потока;
8 – тяга заслонки воздушного потока дефлектора;
9 – зажим;
10 – рычаг;
11 – ползун;
12 – ручка рычага

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять ручку 1 переключателя электродвигателя.

2. Снять ручки 12 рычагов.

3. Подцепить панель 3 отопителя в местах защелок и снять панель отопителя.

4. Отсоединить провода от переключателя электродвигателя.

5. Открутить винты 4.

6. Снять панель приборов.

7. Промаркировать цветной изоляционной лентой тяги 6, 7 и 8 заслонок.

8. Отсоединить от зажимов 9 оболочку тяг заслонок.

9. Отсоединить тяги заслонок от рычагов.

10. Снять кронштейн 5 механизма управления отопителем.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установить кронштейн 5 механизма управления отопителем.

2. Подсоединить тяги 6, 7 и 8 заслонок к рычагам 10 в соответствии со сделанной ранее маркировкой.

3. Закрепить оболочки тяг заслонок в зажимы 9 так, чтобы концы оболочки выступали из зажимов на 5 мм.

4. Закрутить винты 4 крепления кронштейна к панели приборов.

5. Установить панель приборов.

6. Подсоединить провода к переключателю электродвигателя.

7. Установить и защелкнуть панель 3 отопителя.

8. Установить ручки 12 рычагов.

9. Установить ручку 1 переключателя электродвигателя.
