11.16. Обивка панели двери

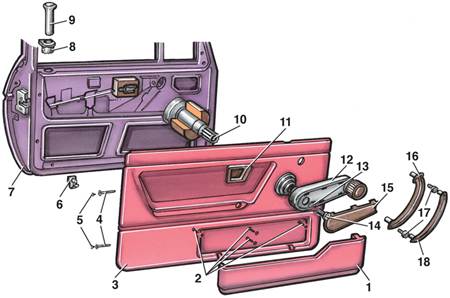

Обивка панели двери

1 – карман;
2 – винт;
3 – обивка;
4 – винт;
5 – заглушка;
6 – кронштейн;
7 – дверь;
8 – направляющая втулка;
9 – кнопка блокировки замка;

10 – ось;
11 – декоративная рамка;
12 – ручка стеклоподъемника;
13 – шайба;
14 – винт;
15 – накладка;
16 – поручень;
17 – винт;
18 – накладка

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отвернуть кнопку 9 блокировки замка.

2. Вытащить при помощи отвертки направляющую втулку 8 кнопки блокировки замка.

3. Нажать на декоративную рамку 11 внутренней ручки двери, сдвинуть ее назад и снять.

4. Подцепить отверткой верхнюю часть накладки 18 поручня и снять ее.

5. Отвернуть винты 17.

6. Снять поручень 16.

7. Снять накладку 15 ручки стеклоподъемника, подцепив ее отверткой.

8. Отвернуть винт 14.

9. Снять ручку 12 стеклоподъемника.

10. Снять пластмассовые заглушки 5 с винтов 4 и открутить винты 4 (по два винта с каждой стороны).

11. Снять ручку регулировки наружным зеркалом заднего вида (только на моделях выпуска после 08.1987 г.).

12. Снять обивку 3 панели двери.

13. Отвернуть винты 2 и снять карман 1.

Установка

Установку обивки панели двери производят в порядке, обратном снятию.
