12.2.2. Снятие и установка генератора

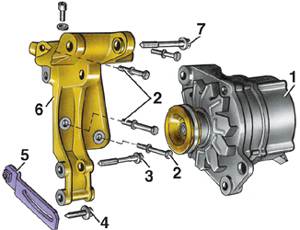

Крепление генератора

1 – генератор;
2 – болт крепления кронштейна генератора;
3 – болт крепления регулировочной планки;
4 – болт крепления генератора к планке;

5 – регулировочная планка;
6 – кронштейн генератора;
7 – болт крепления генератора

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Отстегнуть пружинное крепление и вынуть соединительную колодку электрических проводов.

3. Отсоединить от генератора провод «массы», если имеется.

Предупреждение

Крепление генератора может быть двух типов: регулировочная планка находится сверху и регулировочная планка находится снизу. Дано описание для нижнего положения регулировочной планки. Все операции с верхним положением аналогичны.

4. Ослабить верхний болт 7 (см. рис. Крепление генератора).

5. Открутить болт 4.

6. Повернуть генератор 1 к двигателю.

7. Снять ремень привода генератора.

8. Вывернуть болт 7.

9. Снять генератор 1.

Установка

Установку генератора производят в последовательности, обратной снятию, при этом следует отрегулировать натяжение ремня привода генератора (см. подраздел 12.2.6).
