12.2.3. Разборка и сборка генератора

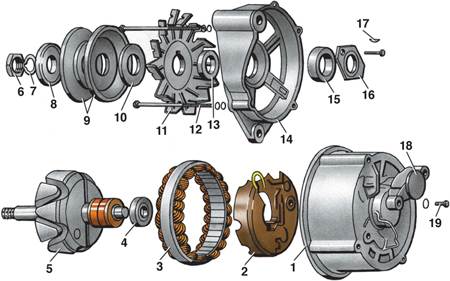

Детали генератора фирмы Bosch

1 – крышка со стороны контактных колец;
2 – выпрямительный блок;
3 – статор;
4 – задний подшипник;
5 – ротор;
6 – гайка;
7 – пружинная шайба;
8 – шайба;
9 – шкив;
10 – шайба;

11 – вентилятор;
12 – стяжной болт;
13 – шайба;
14 – крышка со стороны привода;
15 – передний подшипник;
16 – крышка подшипника;
17 – шпонка;
18 – регулятор напряжения с щеткодержателем;
19 – болт

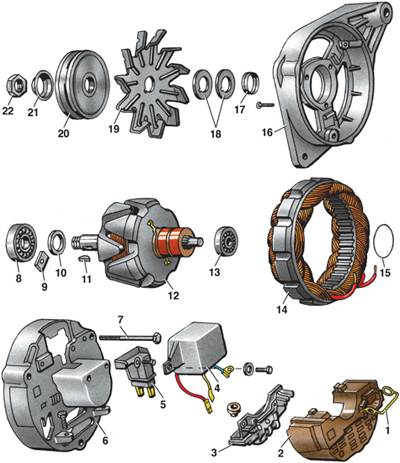

Детали генератора фирмы Motorola

1 – пружина крепления соединительной колодки;
2 – крышка выпрямительного блока;
3 – выпрямительный блок;
4 – регулятор напряжения;
5 – щеткодержатель;
6 – крышка со стороны контактных колец;
7 – стяжной болт;
8 – передний подшипник;
9 – пластина крепления подшипника;
10 – дистанционная шайба;
11 – шпонка;

12 – ротор;
13 – задний подшипник;
14 – статор;
15 – уплотнительное кольцо;
16 – крышка со стороны привода;
17 – дистанционная шайба;
18 – шайба;
19 – вентилятор;
20 – шкив;
21 – шайба;
22 – гайка

Разборка

Предупреждение

На автомобилях могут быть установлены генераторы фирмы Bosch или Motorola.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Застопорить шкив и отвернуть гайку 6 ( см. рис. Детали генератора фирмы Bosch).

2. Снять пружинную шайбу 7 и шайбу 8.

3. Снять шкив 9 с вала ротора.

4. Снять шайбу 10.

5. Снять вентилятор 11.

6. Снять шпонку 17 с вала ротора.

7. Отвернуть регулятор 18 напряжения с щеткодержателем.

8. Промаркировать взаимное расположение передней крышки и корпуса генератора.

9. Открутить болты 12.

10. Снять переднюю крышку 14.

11. Отвернуть болты крепления крышки 16.

12. Снять крышку 16 подшипника.

13. Снять подшипник 15.

14. Снять уплотнитель.

15. Вынуть ротор 5 из крышки.

16. Открутить болты крепления выпрямительного блока.

17. Снять выпрямительный блок 2.

Генератор фирмы Motorola разбирают аналогично (см. рис. Детали генератора фирмы Motorola).

Сборка

Сборку генератора проводят в последовательности, обратной разборке.
