12.2.5. Замена щеток генератора

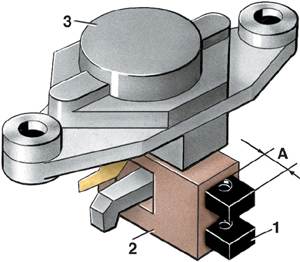

Регулятор напряжения с щеткодержателем

1 – щетка;

2 – щеткодержатель;

3 – регулятор напряжения;

А – расстояние от края щеток до торца щеткодержателя

Предупреждение

Замену щеток генератора производят без снятия генератора с автомобиля.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Отвернуть два болта 19 (см. рис. Детали генератора фирмы Bosch).

3. Снять регулятор напряжения 18 с щеткодержателем.

4. Замерить расстояние А (см. рис. Регулятор напряжения с щеткодержателем) от торца щеткодержателя до края щеток (т.е. насколько выступают щетки из щеткодержателя), которое должно составлять при новых щетках 13 мм, минимально допустимое расстояние – 5 мм.

5. Если расстояние А меньше 5 мм, нужно заменить регулятор напряжения вместе с щеткодержателем (если требуется замена щеток).

6. Проверить, легко ли двигаются щетки в щеткодержателях.

7. Установить регулятор напряжения на генератор.

8. Закрутить болты.

9. Присоединить провод к «минусовой» клемме аккумуляторной батареи.
