3.25. Замена батареи аварийного питания системы Telematik

Каждые четыре года у автомобилей с системой Telematik необходимо заменять батарею аварийного питания.

Блок управления Telematik находится в коробке электроники в районе расположения ног переднего пассажира, под ковриком.

Необходимые эксплуатационные материалы/изнашивающиеся части: Батарея аварийного питания.

Снятие

Перед отключением батареи необходимо активировать сервис-режим блока управления Telematik, обратитесь к Разделу Замена аккумуляторной батареи.

ПОРЯДОК ВЫПОЛНЕНИЯ

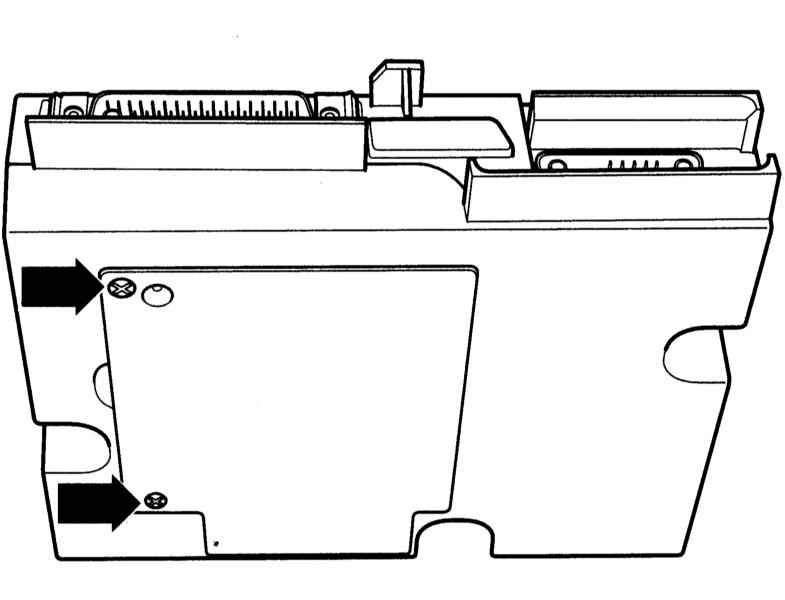

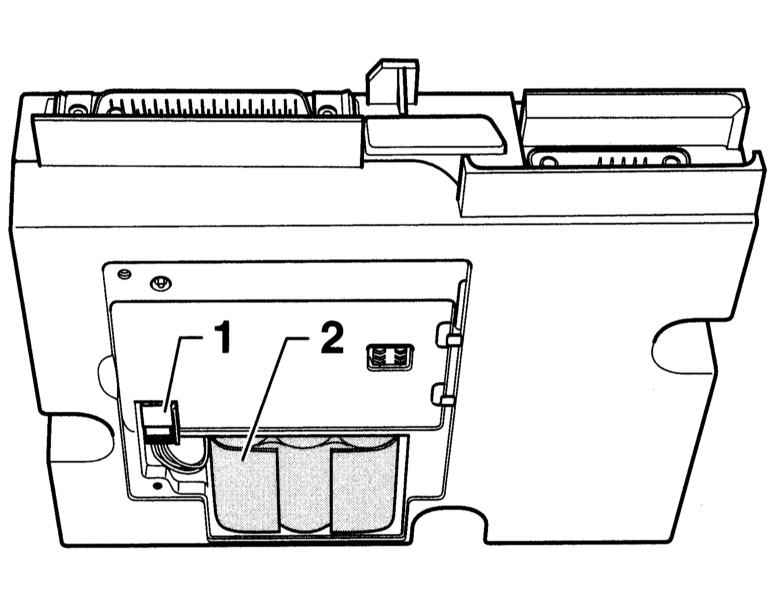

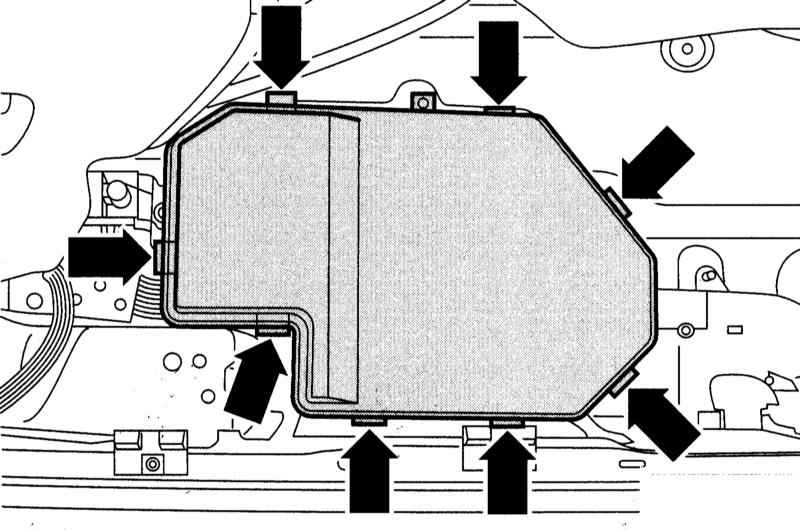

Отсоедините отрицательный кабель (-) аккумуляторной батареи. Соблюдайте указания Раздела Замена аккумуляторной батареи. Снимите нижнюю облицовку у стойки А, приподнимите коврик. Освободите крышку электронного блока (стрелки на сопроводительной иллюстрации) Выньте блок управления системы Telematik из коробки электроники. Блок управления не отключайте. Выверните оба винта с нижней стороны блока управления Telematik (стрелки) и снимите крышку. Рассоедините разъём (1) и выньте аварийную батарею (2).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка выполняется в последовательности, обратной снятию. Присоедините отрицательный кабель (-) аккумуляторной батареи. Соблюдайте указания, приведённые в Разделе Замена аккумуляторной батареи.

После присоединения батареи сервис-режим блока управления Telematik необходимо деактивировать, обратитесь к Разделу Замена аккумуляторной батареи
