3.28. Проверка и замена свечей зажигания. Проверка состояния высоковольтных проводов Обратитесь также к Разделу Свечи зажигания.
|
Свечи зажигания заменяйте только на холодном или слегка тёплом двигателе. Если свечи выворачиваются на горячем двигателе, может быть сорвана резьба головки цилиндров, выполненной из лёгкого металла.
|
Перед началом работы подготовьте все необходимые инструменты. Некоторые производители свечей зажигания поставляют специальные инструменты для измерения свечного зазора.
- Свечной ключ на 16 мм, например, HAZET 4766-1 или AUDI-3122В.
- При необходимости, съёмник AUDI Т40039 для катушек зажигания.
- В зависимости от числа цилиндров двигателя необходимое количество свечей зажигания. Применяемые свечи зажигания перечислены в Спецификациях.
Лучшим способом замены свечей зажигания является предварительная покупка новых свечей, регулировка их зазора и замена каждой свечи по очереди. При покупке свечей очень важно выбрать именно те свечи, которые предназначены для двигателя Вашего автомобиля. Информация о них приведена в Спецификациях.
Имея под рукой новые свечи, дайте двигателю полностью остыть перед началом снятия старых. За это время можно осмотреть новые свечи на наличие в них дефектов и проверить свечные зазоры.
Меры безопасности:
Не касайтесь частей, находящихся под высоким напряжением. Лица, имеющие сердечный стимулятор, не должны проводить каких-либо работ с электронной системой зажигания.
Снятие
|
|

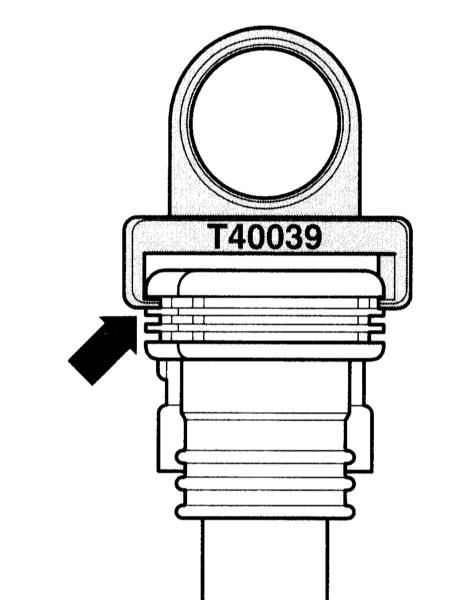

Съёмник Т40039 установите обязательно на самом верхнем, толстом ребре (стрелка на сопроводительной иллюстрации) катушки зажигания и потяните вверх. При установке на нижнем ребре оно может быть повреждено.
|

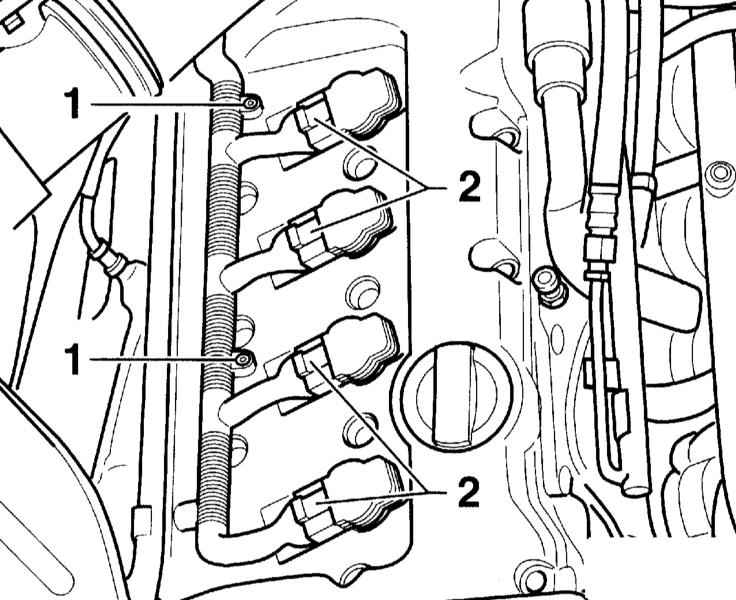

Двигатель 2.0 л
|
|
- Выверните болты (1).
|
|
- Рассоедините разъёмы (2) катушек зажигания.
|
- Снимите стрежневые катушки зажигания (3), как на двигателе 1.8 л, со свечей зажигания, например, съёмником Т40039.
|
|

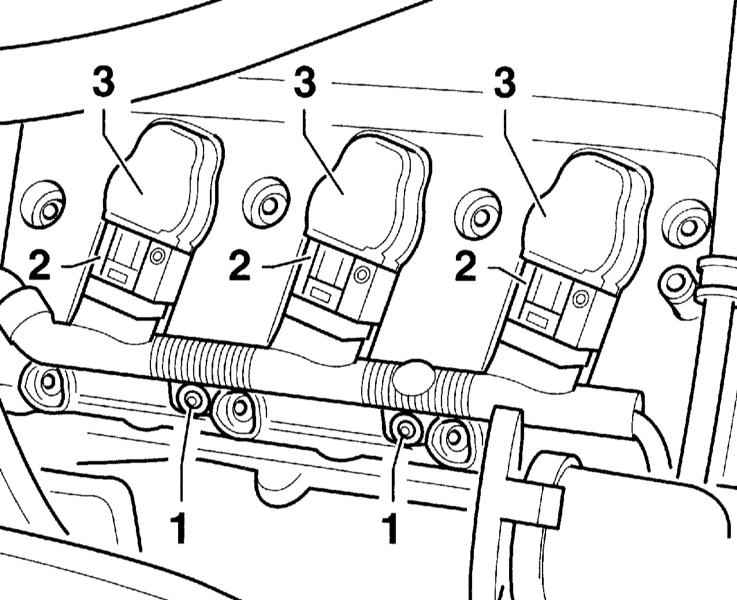

Двигатель 3.0 л
|
|
- Снимите верхнюю часть воздушного фильтра, обратитесь к Разделу Снятие и установка воздушного фильтра.
- Отсоедините расширительный бачок охлаждающей жидкости от держателя и отведите его в сторону с присоединёнными шлангами.
|
- Выверните винты (1). На сопроводительной иллюстрации показан правый ряд цилиндров.
|
|
- Рассоедините разъёмы (2) катушек зажигания (3).
- Отсоедините стержневые катушки зажигания (3), как у двигателя 1.8 л, от свечей зажигания, например, с помощью съёмника Т40039.
|
|

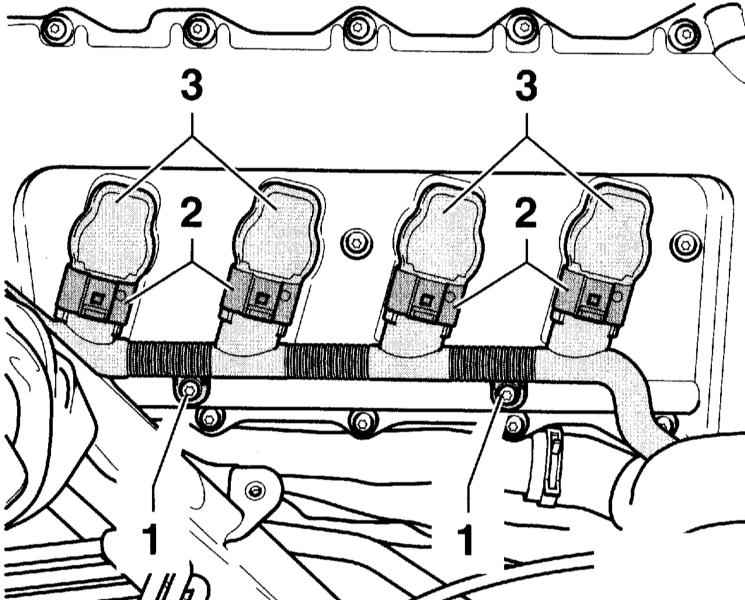

Двигатель 4.2 л
|
|
- Снимите воздушный фильтр.
- Снимите левую верхнюю крышку двигательного отсека.
- Отсоедините расширительный бачок охлаждающей жидкости от держателя и отведите его в сторону с присоединёнными шлангами.
|
- Выверните винты (1). На сопроводительной иллюстрации показан правый ряд цилиндров.
|
|
- Рассоедините разъёмы (2) катушек зажигания.
- Отсоедините стержневые катушки зажигания (3), как у двигателя 1.8 л, от свечей зажигания, например, с помощью съёмника Т40039.
|
|
Все двигатели
|
|
- Выверните свечи зажигания с помощью соответствующего свечного ключа, например, HAZET 4766-1 или AUDI. При этом следите за тем, чтобы свечной ключ не перекашивался. В противном случае это может привести к разрушению керамического изолятора.
|
|
Проверка
|
|
- Сравните вынутую свечу с показанными на снимках в Главе Системы электрооборудования двигателя, это даст Вам полезную информацию об общем состоянии двигателя.
- Проверьте щупом межэлектродное расстояние. На иллюстрациях показана свеча с одним электродом массы. Требуемое значение зазора приведено в Спецификациях.
|
У новых свечей межэлектродное расстояние, как правило, установлено правильно.
|
- Для установки расстояния между контактами подогните соответствующий электрод массы. Для этого постучите по нему сбоку. При подгибании обоприте небольшую отвёртку о край резьбы. Ни в коем случае не опирайтесь о центральный электрод, так как его можно повредить.
- Нанесите немного медьсодержащего антиприхватывающего состава на резьбу новой свечи.
|
|
Установка
Установите свечу в головку цилиндров и вверните её пальцами до упора, затем затяните при помощи головки свечного ключа.
|
|
Во избежание возможности ввинчивания свечи не по резьбе наденьте на её хвостовик небольшой кусок резинового шланга или пластиковой трубки. Гибкая трубка будет работать как универсальный - карданный шарнир, обеспечивая выравнивание свечи по отношению к свечному гнезду, и в случае, если свеча начнет перекашиваться, шланг будет проскальзывать на ней, не давая возможности сорвать резьбу.
|
Если возможно, используйте для затягивания свечи динамометрический ключ, чтобы быть уверенным, что она установлена правильно. Усилие затягивания свечей приведено в Спецификациях. Если динамометрического ключа в наличии нет, доверните новые свечи на угол 90°, свечи бывшие в употреблении - на 15°. Слишком сильно затянутые свечи при выворачивании могут повредить резьбу в головке цилиндров. В этом случае ремонт резьбы производится с помощью вставок UTC или Heli-Coil.
|
