10.8. Снятие и установка приводных валов

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Взведите стояночный тормоз. Ослабьте болты крепления заднего колеса, но пока не отдавайте их. Поддомкратьте задок автомобиля и надежно установите его на осевые опоры. Снимите колесо (колеса).

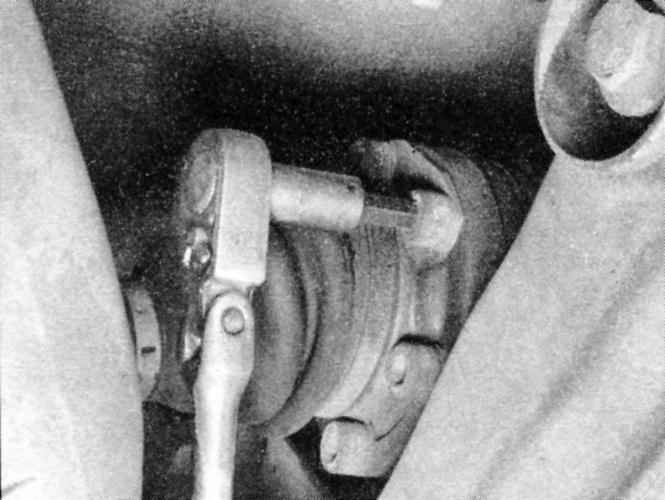

Протрите внутренний и наружный ШРУСы, чтобы предотвратить попадание грязи внутрь при их открывании. Отдайте шесть шестигранных болтов на внутреннем ШРУСе и отсоедините его от внутреннего фланца.

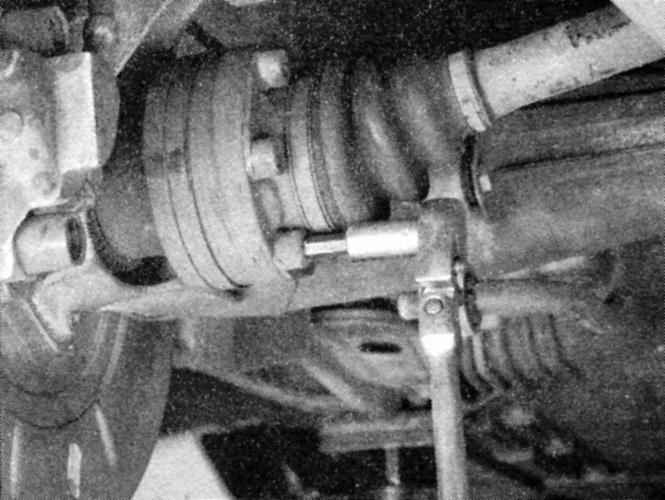

Отдайте шесть шестигранных болтов на наружном ШРУСе и отсоедините его от наружного фланца.

Снимите приводной вал.

Установка

Установку производите в обратном порядке. Не забудьте затянуть шестигранные болты ШРУСа с требуемым усилием.
